设备概述
旋流沉砂池主要用于污水处理厂(站)中的预处理，用于初沉池前，格栅后，去除污水中的较大无机颗粒。
工作原理
进水从切线方向进入池中，形成旋流，轴向流揽拌机控制水流的流速与流态，水流夹带大量粘附有机物的砂，在浆板搅拌剪切力下互相剥离，依靠砂的自身重力和旋流作用向中心砂斗下沉，剥离的有机物随轴向水流向上溢走。砂斗积聚的砂经空气提升泵或砂泵提升，砂与少量污水进入池外砂水分离器内，砂分离外排，污水回流至格栅井。
产品特点
1、 占地面积小；
2、 沉砂效果受水量变化影响很小；
3、 砂水分离效果好，分离出的砂含水率低，有机物含量少，便于运输；
4、 系统采用PLC自动控制沉砂、排砂周期，运行安全、可靠；
5、 操作方便、维护简单，寿命长；
6、 鼓风机采用国外先进技术，噪音低；
7、 对周围环境影响很小，卫生条件好。
型号说明
技术参数
| 项目 | 处理量 | 叶轮转速 | 功率 | 排沙量 | 鼓风机 | ||
| 型号 | (m3/h) | (r/min) | (kw) | (L/S) | 风量（m3/min) | 风压（kPa) | 功率（kw) |
| XLC180 | 180 | 7.8 | 1.43 | 34.3 | 1.5 | ||
| XLC360 | 360 | 1.79 | |||||
| XLC720 | 720 | 9.5 | 1.75 | 39.2 | 2.2 | ||
| XLC1080 | 1080 | ||||||
| XLC1980 | 1980 | 2.03 | 44.1 | 3 | |||
| XLC3170 | 3170 | 12月20日 | 1.98 | 53.9 | |||
| XLC4750 | 4750 | 1.1/1.5 (进口国产电机） | 11 | 4 | |||
| XLC6300 | 6300 | 2.01 | 58.8 | ||||
| XLC7200 | 7200 | ||||||
| XLC9000 | 9000 | 2.42 | 69 | 7.5 | |||
| XLC12600 | 12600 | 15 | 2.34 | 78 | |||
| XLC14400 | 14400 | 2.65 | 88 | 11 | |||
| 尺寸（mm) | A | B | C | D | E | F | G | H | J | K | L |
| 型号 | |||||||||||
| XLC180 | 1830 | 1000 | 305 | 610 | 300 | 1400 | 300 | 300 | 300 | 1000 | 1100 |
| XLC360 | 2130 | 380 | 760 | ||||||||
| XLC720 | 2430 | 450 | 900 | 1550 | 400 | 400 | 1150 | ||||
| XLC1080 | 3050 | 610 | 1200 | 450 | 450 | 1350 | |||||
| XLC1980 | 3650 | 750 | 1500 | 400 | 1700 | 600 | 510 | 580 | 1450 | ||
| XLC3170 | 4870 | 1500 | 1000 | 2000 | 2200 | 1000 | 600 | 1850 | |||
| XLC4750 | 5480 | 1100 | 2200 | 2500 | 610 | 630 | |||||
| XLC6300 | 5800 | 1200 | 2400 | 1300 | 760 | 700 | 1950 | ||||
| XLC7200 | 6100 | 750 | |||||||||
| XLC9000 | 7315 | 1875 | 3350 | 2515 | 1675 | 2845 | |||||
| XLC12600 | 8535 | 1980 | 3950 | 2895 | 1525 | 1980 | 3200 | ||||
| XLC14400 | 8645 | 2130 | 4279 | 3050 | 1625 | 2135 | 3430 | ||||

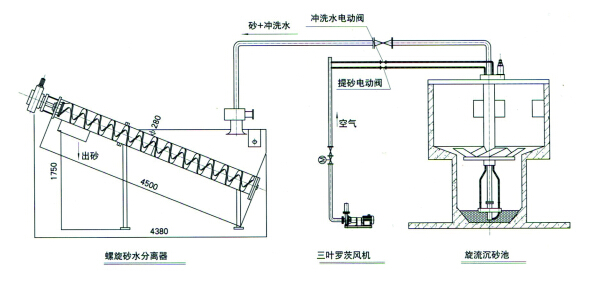

旋流沉砂池工艺流程图
旋流沉砂池工艺布置图
订货说明
1、 订货时请注明配套设备的项目；
2、 注明设备主体所用的材质(碳钢或不锈钢)；
3、 本系统不包括管道、阀门及流量计，需要时请注明；
4、 本设备法兰按JB/T81-94, PN0.6制造；
5、 XLC180〜XLC1080可做成钢制池整体供货，大于XLC1080时，可做成混凝土池或在现场焊接制成钢制池；若需要非标流量的沉砂池，请提供土建图，可据用户要求另行设计。
