LG型立式多级离心泵

LG型立式多级离心泵（简称：LG多级泵），系立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水的液体。 LG系列泵为立式安装，电机轴与泵轴通过爪型联轴器联接，具有结构紧凑、噪音低、占地面积小的优点，主要应用于高层建筑供水，也可应用厂矿，企业给水排水以及低压锅炉循环用水。

LG型立式多级离心泵

型号意义

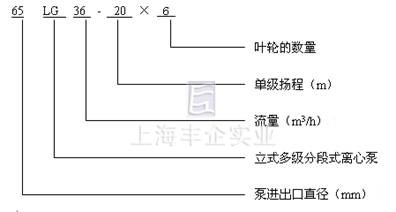

LG多级泵 型号意义

结构说明

LG型泵为立式结构，其吸入口位于泵座上，吐出口位于后段上，呈180°水平方向布置，根据需要，吸入口和吐出口也可以呈0°90°270°布置，可根据扬程的需要选择水泵的级数。（见泵外形安装尺寸图）
LG型泵的主要零件有：泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。（25LG、32LG和40LG三种泵没有平衡鼓和平衡套，而设有水封环，装在填料腔的底部）。
泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为铸铁制成。
泵轴为优质合金结构钢制成，中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件，轴的下端装有轴套甲与滑动轴套相配合，轴的上端装有两个角接触球轴承，借以支承转子部件，泵轴的最上端与电机轴的下端通过爪型联轴器联接。
密封装置采用软填料密封和机械密封。在采用软填料密封时，与之相磨擦的轴套丙为优质碳素钢制成，并经淬火处理，以增加面磨性。
叶轮为铸铁制成，由于叶轮前后受压不等，必然存在轴向力，此轴向力绝大部分由平衡鼓来承担。（25LG、32LG和40LG则由水封环组成平衡管路承担），其余小部分残余轴向力由轴上端的两个角接触球轴承来承受，由平衡鼓和平衡鼓套组成的平衡装置，磨损后可以更换。
在泵座、中段上分别装有密封环和口环，用以减少高压水漏回进水部分，密封换磨损后可更换。
泵上端的角接触球轴承用钙基黄油润滑，下端的滑动轴承（轴瓦）以泵输送的液体润滑，泵的旋转方向，从电机端看为逆时针方向转动。

结构图

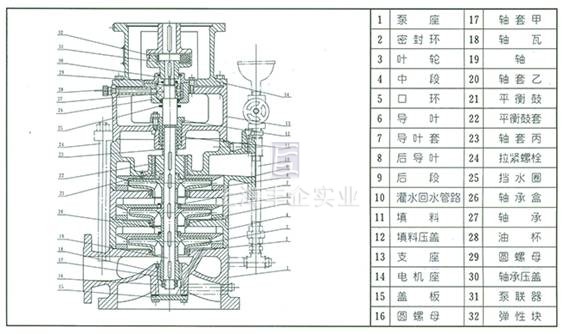

LG多级泵 结构图1

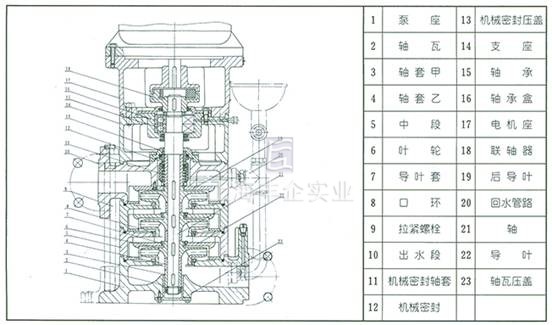

LG多级泵 结构图2

25LG、32LG型多级泵性能表

注：重量包括电机在内。

40LG、50LG、65LG、80LG型多级泵性能表

注：重量包括电机在内。

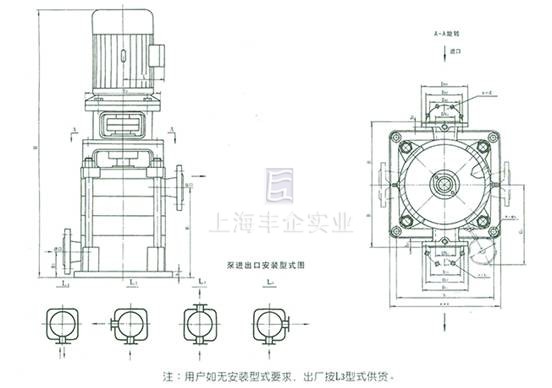

LG型多级泵外形安装尺寸图、尺寸表

LG型多级泵 外形安装尺寸图、尺寸表

订购注意事项：

LG型立式多级离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为离心泵生产厂家上海丰企LG型立式多级离心泵说明书的一部分，供选型参考之用，详细水泵产品使用说明书、CAD图纸、安装尺寸图、水泵重量及详细的工作原理、价格等请来电咨询。
