DBY配减速机电动隔膜泵

DBY配减速机电动隔膜泵（简称：DBY电动隔膜泵），采用摆线针轮减速机传动，通过曲轴滑块机构带动双隔膜作往复运动，使工作腔容积发生交替变化从而达到将液体不断地吸入和排出。同时，近年来由于隔膜材质取得了突破性的进展，大大地延长隔膜是使用寿命，因此被越来越广泛地替代部分离心泵、螺杆泵来应用于石化、陶瓷、冶金等行业，DBY型隔膜泵适用于低压，即出口压力≤3kgf/cm2的场合，YGB型适用于出口压力≤4kgf/cm2的场合。

DBY配减速机电动隔膜泵

性能特点

一、不需灌引水,自吸能力达7米以上。
二、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
三、由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏。且泵本身无轴封,使用寿命大大延长。根据不同介质,隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等,可以满足不同用户的要求。
四、泵体介质流经部份,可根据用户要求,分为铸铁、不锈钢、衬胶,电机分为普通式和防爆式(b3d)两种,目前该泵正应用在下列场合。

主要用途

1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。

工作原理

DBY配减速机电动隔膜泵的工作原理

电机“4”通过减速箱“3”带动左右柱塞上面的隔膜“2”一前一后往复运动，在左右两个泵腔内，装有上下单向球阀“1”，隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替开启和关闭，从而将液体不断的吸入和排除。

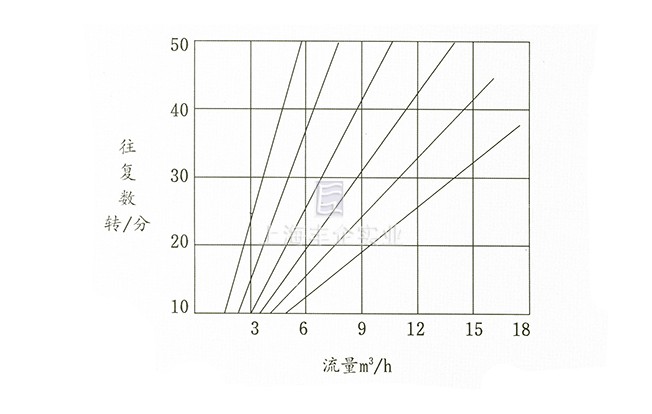

特性曲线图

DBY配减速机电动隔膜泵特性曲线图

主要性能规格

外型安装尺寸

DBY配减速机电动隔膜泵外型安装尺寸

材料特性

注：○——寿命较长、△——寿命一般、×——不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

订购注意事项：

DBY配减速机电动隔膜泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为隔膜泵生产厂家上海丰企DBY配减速机电动隔膜泵说明书的一部分，供选型参考之用，详细水泵产品使用说明书、CAD图纸、安装尺寸图、水泵重量及详细的工作原理、价格等请来电咨询。
