QBY不锈钢气动隔膜泵

不锈钢气动隔膜泵

一、特点原理及图片:

QBY不锈钢气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质等输送机械的许多优点：
QBY不锈钢气动隔膜泵不需灌引水，吸程达7m，扬程达70m，出口压力≥6㎏f/㎝²；
流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；
扬程、流量可通过气阀开度实现无级调节(气压调节在1-7㎏f/㎝2之间)；
QBY不锈钢气动隔膜泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；
QBY不锈钢气动隔膜泵不必用电，在易燃、易爆场所使用安全可靠；
QBY不锈钢气动隔膜泵可以浸没在介质中工作；
使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
可输送较粘的液体(粘度在1万厘泊以下)；
QBY不锈钢气动隔膜泵泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

二、工作原理

不锈钢气动隔膜泵简图

在泵的两个对称工作腔中A、B中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔中隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由E进入配气阀，使膜片向右运动，则A室的吸力使介质由C入口流入，推开球阀②进入A室，球阀④则因吸入而闭锁；B室中的介质则被挤压，推开球阀③由出口D流出，同时使球阀①闭锁，防止回流，就这样循环往复使介质不断从C入口处吸入，D出口处排出。

三、主要用途

泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等； 泵吸油漆、颜料、胶水、黏合剂等；
泵吸各种瓦、瓷、砖器及陶器釉浆等；
泵吸各种磨料、腐蚀剂、清洗油垢等；
泵吸各种剧毒、易燃、易发挥液体等；
泵吸各种污水、水泥灌浆及灰浆等；
泵吸各种强酸、强碱、强腐蚀液体等；
作为各种固液分离设备的前级送压装置。

四、系统连接示意图

系统连接示意图

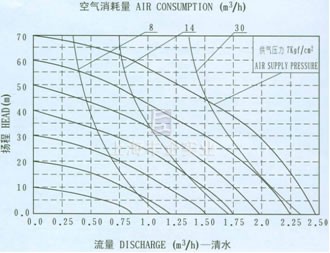

五、流量曲线图

QBY-10隔膜泵

QBY-15隔膜泵

QBY-25隔膜泵

QBY-40隔膜泵

QBY-50隔膜泵

QBY-65隔膜泵

QBY-80隔膜泵

QBY-100隔膜泵

六、系统连接示意图

安装示意图

七、安装示意图

不锈钢气动隔膜泵 系统连接示意图

八、安装尺寸表

九、性能参数

Note: ★=有 /=无

订购注意事项：

QBY不锈钢气动隔膜泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为隔膜泵生产厂家上海丰企QBY不锈钢气动隔膜泵说明书的一部分，供选型参考之用，详细水泵产品使用说明书、CAD图纸、安装尺寸图、水泵重量及详细的工作原理、价格等请来电咨询。
