FSB型氟塑料合金离心泵

FSB型氟塑料合金离心泵（简称：FSB氟塑料合金泵），选用当今世界优秀的耐腐蚀材料：氟塑料合金。我单位选用该材料生产的FSB－L、FSB－D系列FSB氟塑料合金泵，具有特强的耐腐蚀性能，且机械强度高，不老化，无毒素分解，可输送任意浓度的酸、碱液、氧化剂及其它腐蚀性介质。广泛适用于化工、石油、制药、农药、冶炼、染料、造纸、电镀、食品等行业。的化工原料的管道输送中。 FSB氟塑料合金泵采用特种泵工艺加工制造。适合于在-85°C～200°C条件下,长期输送任意浓度的任意介质酸、氧化剂及腐蚀性介质。广泛应用于化工、石油、制药、农药、燃料、油漆、冶炼、造纸、电镀、电力、食品等行业。过流部分全部采用氟合金(聚四氟乙烯和聚全氟乙丙烯等多种氟材料经过合理配方)模压、加工而成，具有较强的耐腐蚀性、机械强度高、不老化、无毒素分解等优点。FSB氟塑料合金泵再生产、制造及验收规范，严格执行了有关标准规定，并台台检测，备案待查。其机械密封由英国格兰公司与国内联合制造，性能十分可靠，维修方便，节约能源，事杜绝跑、冒、滴、漏建设文明工厂的理想防腐输送设备。

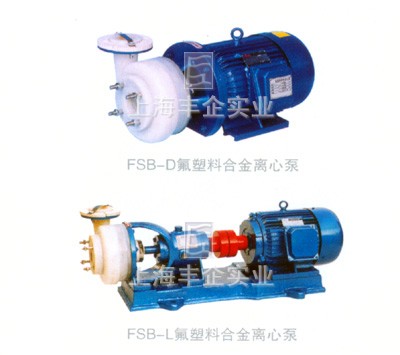

FSB型氟塑料合金离心泵

结构说明

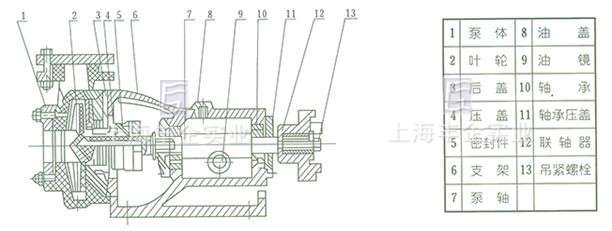

FSB氟塑料合金泵结构说明

FSB型氟塑料合金泵由泵体、叶轮、后盖、密封件、支架、泵轴、轴承、联轴器、吊紧螺栓、螺母、底板组成。
1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合金制成。
2、后盖右边一侧内埋一只不锈钢（1Cr18Ni9Ti）模压塑料合金而成。
3、叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。
4、机械密封：采用WB2型、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。

性能参数表

规格型号	流量 m3/h	扬程 m	口径		配用电机KW	转速 r/min	吸上高度m	效率 %
规格型号	流量 m3/h	扬程 m	吸入mm	吐出mm	配用电机KW	转速 r/min	吸上高度m	效率 %
25FSB-10	1.5	10	25	20	1.5	2900	6	29
25FSB-18	3.6	18	25	20	2.2	2900	6	27
40FSB-15	5	15	40	32	3	2900	6	40
40FSB-20	10	20	40	32	4	2900	6	42
40FSB-30	10	30	40	32	4	2900	6	38
40FSB-40	10	40	40	32	5.5	2900	5.5	35
40FSB-50	10	50	40	32	7.5	2900	5	33
50FSB-20	15	20	50	40	4	2900	6	51
50FSB-25	15	25	50	40	4	2900	6	49
50FSB-30	15	30	50	40	4	2900	6	44.5
50FSB-40	15	40	50	32	5.5-7.5	2900	5.5	35
50FSB-50	15	50	50	32	7.5-11	2900	5.5	33
50FSB-63	15	63	50	32	11	2900	5.5	30
65FSB-32	29	32	65	50	5.5	2900	6	57
65FSB-40	29	40	65	40	11	2900	5.5	53
65FSB-50	29	50	65	40	15	2900	5.5	46
65FSB-64	29	64	65	50	15-18.5	2900	5.5	44
80FSB-20	50	20	80	65	5.5	2900	6	69
80FSB-30	50	30	80	65	7.5	2900	5.5	64
80FSB-34	50	34	80	65	11	2900	5.5	64
80FSB-40	50	40	80	50	11-15	2900	5.5	60
80FSB-50	50	50	80	50	15-18.5	2900	6	53
80FSB-55	50	55	80	50	15-18.5	2900	5.5	47
80FSB-80	50	80	80	50	30-37	2900	5.5	36
100FSB-32	100	32	100	80	18.5-22	2900	5.5	70
100FSB-40	100	40	100	80	18.5-22	2900	5.5	70
100FSB-50	100	50	100	65	22-30	2900	5.5	62

安装示意图

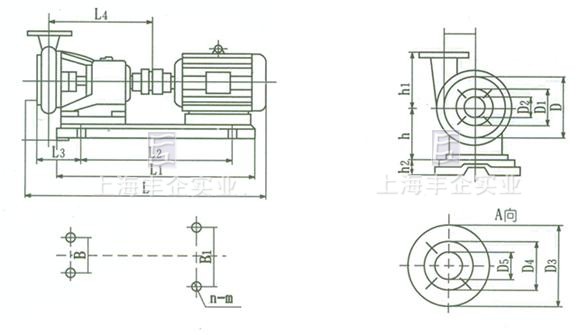

FSB氟塑料合金泵安装示意图

安装尺寸表

规格型号	L	L1	L2	L3	L4	D	D1	D2	D3	D4	D5	B	B1	d	h	h1	h2	n-m
25FSB-10	940	730	455	130	380	100	75	25	110	90	20	250	310	65	112	130	78	4-ф18
25FSB-18	940	730	455	130	380	100	75	25	110	90	20	250	310	65	112	130	78	4-ф18
40FSB-15	940	730	455	130	400	130	100	40	130	100	32	250	310	80	112	130	78	4-ф18
40FSB-20	940	730	455	130	400	130	100	40	130	100	32	250	310	80	112	130	78	4-ф18
40FSB-30	940	730	455	130	400	130	100	40	130	100	32	250	310	80	112	130	78	4-ф18
40FSB-40	940	730	455	130	400	130	100	40	130	100	32	250	310	80	112	130	78	4-ф18
50FSB-20	940	730	455	130	400	130	100	50	130	100	32	250	310	80	112	130	78	4-ф18
50FSB-25	940	730	455	130	400	130	100	50	130	100	40	250	310	80	112	130	78	4-ф18
50FSB-30	940	730	455	130	400	130	100	50	130	100	40	250	310	80	112	130	78	4-ф18
50FSB-40	1045	830	560	130	400	130	100	50	130	100	40	250	375	80	112	130	78	4-ф18
50FSB-50	1045	830	560	130	400	130	100	50	130	100	40	250	375	80	112	130	78	4-ф18
65FSB-32	1045	830	560	240	410	185	135	65	160	135	50	250	375	95	132	150	65	4-ф18
65FSB-40	1045	830	560	240	410	185	135	65	160	135	50	250	375	100	132	185	65	4-ф18
65FSB-50	1045	830	560	240	410	185	150	65	160	135	50	250	375	100	132	185	65	4-ф18
80FSB-20	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-ф18
80FSB-30	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-ф18
80FSB-34	1045	830	560	240	410	185	150	80	160	135	65	250	375	95	132	150	65	4-ф18
80FSB-40	1045	830	560	240	410	185	150	80	160	135	65	250	375	100	132	185	65	4-ф18
80FSB-50	1045	830	560	240	410	185	150	80	160	135	50	250	375	100	132	185	65	4-ф18
80FSB-55	1310	970	610	245	500	185	150	80	160	135	65	330	430	110	160	205	100	4-ф18
80FSB-80	1310	970	640	245	500	185	150	80	160	135	65	330	430	135	160	205	100	4-ф18
100FSB-32	1330	970	640	245	500	185	150	100	160	135	65	330	430	110	160	205	120	4-ф18
100FSB-50	1360	970	640	245	500	185	150	100	160	135	65	300	430	110	160	205	160	4-ф18

安装示意图

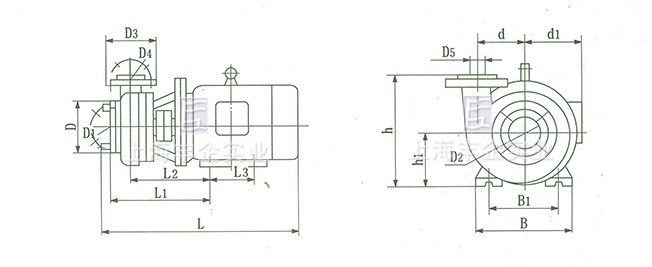

FSB-D短支架式氟塑料合金泵安装示意图

安装尺寸表

规格型号	L	L1	L2	L3	D	D1	D2	D3	D4	D5	B	B1	d	d1	h	h1	地脚螺栓
25FSB-10D	470	220	185	125	100	75	25	110	90	20	180	140	65	155	210	90	4-ф10
25FSB-18D	470	220	185	125	100	75	25	110	90	20	180	140	65	155	210	90	4-ф10
40FSB-15D	540	245	200	125	130	100	40	130	100	32	205	160	80	180	240	100	4-ф12
40FSB-20D	540	245	200	140	130	100	40	130	100	32	205	160	80	180	240	100	4-ф12
40FSB-30D	540	245	200	140	130	100	40	130	100	32	205	160	80	180	240	100	4-ф12
50FSB-20D	540	245	200	140	130	100	50	130	100	40	205	160	80	180	240	100	4-ф12
50FSB-25D	540	245	200	140	130	100	50	130	100	40	205	160	80	180	240	100	4-ф12
50FSB-30D	540	245	200	140	130	100	50	130	100	40	240	190	80	180	240	100	4-ф12
65FSB-32D	720	345	276	140	185	150	65	185	135	50	280	216	95	210	282	100	4-ф12
80FSB-20D	720	345	276	140	185	150	80	185	135	65	280	216	95	210	282	132	4-ф12
80FSB-30D	720	345	276	140	185	150	80	185	135	65	280	216	95	210	282	132	4-ф12

订购注意事项：

FSB型氟塑料合金离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为离心泵生产厂家上海丰企FSB型氟塑料合金离心泵说明书的一部分，供选型参考之用，详细水泵产品使用说明书、CAD图纸、安装尺寸图、水泵重量及详细的工作原理、价格等请来电咨询。
