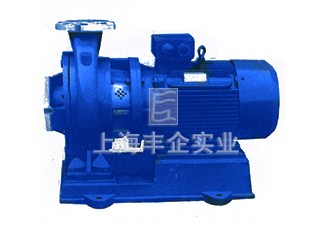

IHB型便拆式化工离心泵

IHB型便拆式化工泵（简称：IHB化工泵），为便拆式卧式化工离心泵，其外形安装尺寸均与ISB型泵一致，则较ISB型泵具有更高的水力效率和更优的气蚀性能，且结构更可靠，轴密封和使用寿命上均有较大提高。非自吸装有标准风冷电机和机械密封，独特设计的电机和泵采用同轴联接。带有法兰的螺旋形通道铸铁泵壳，当泵转子部件需保养或更换配件时，不需拆电机，泵体只需打开泵盖取出叶轮，密封更换便可，叶轮经过静平衡校验，用螺母固定在轴上，背部有平衡孔表面光滑，被加工的尺寸上高度特确，并保证具有良好的平衡。用于输送介质稀薄、清洁的具有腐蚀型、非易爆且不含固体颗粒或纤维的液体，IHB型泵输送最高温度为120℃液体。适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

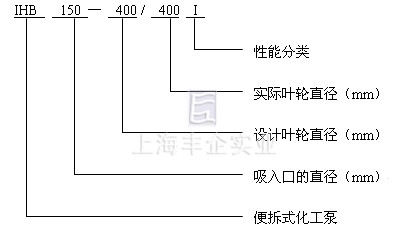

型号说明

性能参数

性能	流量	扬程	配套功率	工作压力	介质温度范围	进出口径
参数	1900m3/h	133m	250kw	10巴 和16巴	-20℃—+120℃	DN40-DN400mm

性能参数表

表1

型号	流量		扬程 m	效率 %	转速 r/min	电机功率	必需气蚀余量	重量 Kg		型号	流量		扬程 m	效率 %	转速 r/min	电机功率	必需气蚀余量	重量 Kg
	m3/h	L/S									m3/h	L/S
40-100/96	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	49 55 43	2900	0.37	2.3	29		65-160/152	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24.5	57 65 62	2900	4.0	2.5	75
40-100/106	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	51 57 56	2900	0.55	2.3	30		65-160/165	17.5 25 32.5	4.86 6.94 9.04	34.4 32 27.5	57 66 63	2900	4.0	2.5	75
40-125/132	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	44 48 46	2900	0.75	2.3	32		65-200/185	15.2 21.8 28.3	4.22 6.06 7.86	40.5 38 34	49 58 58	2900	5.5	2.5	100
40-125/142	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	44 49 47	2900	1.1	2.3	35		65-200/195	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	61 60 61	2900	7.5	2.5	110
40-160/142	3.8 5.5 7.2	1.06 1.53 2.00	25.5 24 22.5	40 40 40	2900	1.1	2.3	32		65-200/205	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	52 61 62	2900	7.5	2.5	115
40-160/152	4.1 5.9 7.8	1.13 1.63 2.16	29 28 26.3	36 41 41	2900	1.5	2.3	33		65-250/235	15 21.6 28	4.17 6.0 7.78	61 60 58	41 51 54	2900	11.0	2.5	170
40-160/165	4.4 6.3 8.3	1.22 1.75 2.31	34 32.30	40 44 43	2900	2.2	2.3	35		65-200/245	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	48 53 55	2900	11.0	2.5	170
40-200/185	3.7 5.3 7.3	1.03 1.47 1.74	38 36 34.5	32 32 32	2900	2.2	2.3	50		65-250/255	17.5 25 32.5	4.89 6.94 9.03	82 80 76.5	42 53 55	2900	15.0	2.5	185
40-200/195	4.1 5.9 7.8	1.4 1.64 2.17	45 44 42	24 34 32	2900	3.0	2.3	58		65-315/285	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	33 41 44	2900	15.0	2.5	210
40-200/205	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	29 36 35	2900	4.0	2.3	69		65-315/295	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	34 42 45	2900	18.5	2.5	225
40-250/235	3.8 5.5 7.2	1.06 1.53 2.00	61.5 60 56	26 30 29	2900	5.5	2.3	80		65-315/307	16.6 23.7 31	4.61 6.58 8.6	115 113 110	35 43 47	2900	22.0	2.5	260
40-250/245	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	27 31 30	2900	5.5	2.3	105		65-315/316	17.5 25 32.5	4.86 6.94 9.03	127 125 122	35 43 47	2900	30.0	2.5	320
50-250/255	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	27 31 31	2900	7.5	2.3	110		80-100/96	31.3 45 58	8.7 12.5 16.1	11 10 8	69 75 71	2900	2.2	3.0	60
50-100/96	8 11 14.5	2.22 3.05 4.03	11 10 9	57 63 60	2900	0.75	2.3	35		80-100/106	35 50 65	9.72 13.9 18.1	13.8 12.5 10	70 76 73	2900	3.0	3.0	65
50-100/106	8.8 12.5 16.5	2.44 3.47 4.53	13.6 12.5 11.3	58 65 63	2900	1.1	2.3	40		80-125/132	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	67 74 72	2900	4.0	3.0	80
50-125/132	8 11 14.5	2.22 3.05 4.03	17 16 14	61 60 58	2900	1.1	2.3	40		80-125/142	35 50 65	9.72 13.9 18.1	22 20 17	70 75 73	2900	5.5	3.0	100
50-125/142	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	52 61 60	2900	1.5	2.3	45		80-160/142	30.3 43.3 56.3	8.4 12.0 15.6	27 24 20	64 72 70	2900	5.5	3.0	100
50-160/142	7.3 10.4 13.5	2.03 2.89 3.75	23 22 20.5	50 50 50	2900	1.5	2.3	46		80-160/152	32.7 46.7 61	9.1 13.0 16.9	30.6 28 25	65 73 72	2900	7.5	3.0	105
50-160/152	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	40 51 50	2900	2.2	2.3	50		80-160/165	35 50 65	9.72 13.9 18.1	35 32 28	66 74 75	2900	7.5	3.0	105
50-160/165	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3.0	2.3	60		80-200/185	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	56 68 69	2900	7.5	3.0	120
50-200/185	7.5 10.6 13.8	2.08 2.94 3.83	40 38 35	44 44 44	2900	3.0	2.3	70		80-200/195	32.8 47 61	9.1 13.1 16.9	47 44 40	57 69 72	2900	11.0	3.0	170
50-200/195	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4.0	2.3	85		80-200/205	35 50 65	9.72 13.9 18.1	53.3 50 46	58 70 71	2900	15.0	3.0	175
50-200/205	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	2.3	105		80-250/235	30 43.3 56	8.3 12.0 15.6	63 60 54	54 61 62	2900	15.0	3.0	190
50-250/225	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	27 36 39	2900	5.5	2.3	110		80-250/245	32.5 46.7 61	9.0 13.0 16.9	73 70 64	53 62 63	2900	18.5	3.0	210
50-250/235	7.6 10.8 14	2.11 3.0 3.98	61.5 60 58	27.5 37 40	2900	7.5	2.3	115		80-250/255	35 53 65	9.72 13.9 18.1	83 80 72	55 62 63	2900	22.0	3.0	240
50-250/245	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	29 38 41	2900	7.5	2.3	120		80-315/285	29 41 53.6	9.1 11.4 14.9	88 85 83	40 53 57	2900	22.0	3.0	275
50-250/255	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11.0	2.3	160		80-315/295	31 44.5 58	8.6 12.4 16.1	103 101 97	43 55 58	2900	30.0	3.0	340
65-100/96	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	68 70 70	2900	1.1	2.5	40		80-315/301	32.5 46.5 60.5	9 12.9 16.8	116 113 110	44 56 59	2900	30.0	3.0	345
65-100/106	17.5 25 32.5	4.68 6.94 9.03	13.7 12.5 10.5	70 72 71	2900	1.5	2.5	45		80-315/321	35 50 65	9.72 13.9 18.1	128 125 122	45 57 60	2900	37.0	3.0	360
65-125/132	15.6 22.3 29	4.33 6.19 8.1	17.5 16 14.4	51 69 68	2900	2.2	2.5	50		100-200/195	62.6 89 116	17.4 24.7 32.2	11 10 8.8	67 77 77	2900	4.0	4.5	115
65-125/142	17.5 25 32.5	4.86 6.94 9.03	22 20 18	63 71 70	2900	3.0	2.5	60		100-200/205	70 100 130	19.4 27.8 36.1	13.6 12.5 11	69 79 77	2900	5.5	4.5	90
65-160/142	15 21.6 28	4.17 6.10 8.44	26 24 21	53 63 62	2900	3.0	2.5	65		100-250/245	62.6 89 116	17.4 24.7 32.2	19 16 11	71 77 66	2900	7.5	4.5	120

注：尺寸最终以订货后提供尺寸为准。

表2

型? 号	流量		扬程 m	效率 %	转速 r/min	电机功率	必需气蚀余量	重量 Kg		型号	流量		扬程 m	效率 %	转速 r/min	电机功率	必需气蚀余量	重量 Kg
	m3/h	L/S									m3/h	L/S
100-250/250	70 100 130	19.4 27.8 36.1	23.5 20 14	73 79 68	1450	11.0	4.5	170		150-250/245	129 184 240	35.8 51.2 66.7	18.5 17 14.4	75 81 79	1450	15.0	3.0	265
100-315/295	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	66 75 68	1450	11.0	4.5	180		150-250/255	140 200 260	38.9 55.6 72.2	21.8 20 17	76 82 80	1450	18.5	3.0	300
100-315/307	65.4 93.5 121.6	18.2 26.2 33.8	32 28 21	71 77 70	1450	11.0	4.5	185		150-315/295	121 173 225	33.6 48.1 62.5	25 24 21	71 79 77	1450	18.5	3.5	310
100-315/321	70 100 130	19.4 27.8 36.1	36.5 32 24	73 77 68	1450	15.0	4.0	200		150-315/307	131 187 243	36.4 51.9 67.5	29.5 28 24.4	72 80 80	1450	22.0	3.5	335
100-400/375	61 87 113	16.9 24.2 31.4	41 38 34	63 73 71	1450	15.0	4.0	195		150-315/321	140 200 260	38.9 55.6 72.2	33.8 32 28	73 81 76	1450	30.0	3.5	410
100-400/385	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	65 75 73	1450	18.5	4.0	215		150-400/365	112 160 208	31.1 44.4 57.8	34 32 28	68 72 72	1450	22.0	3.5	430
100-400/400	70 100 130	19.4 27.8 36.1	54 50 42	64 76 78	1450	22.0	4.0	245		150-400/375	122 174 226	33.9 48.3 62.9	41 38 33	70 75 74	1450	30.0	3.5	480
100-250/230（I）	61 87 113	16.9 24.2 31.4	65 60 51	63 70 69	2900	30.0	4.0	330		150-400/385	131 187 243	36.4 51.9 67.5	46.6 44 38.3	71 77 76	1450	37.0	3.5	500
100-250/245（I）	65.4 93.5 121.6	18.2 26.0 33.8	76 70 53.5	64 71 70	2900	30.0	4.0	330		150-400/400	140 200 260	38.9 55.6 72.2	53 50 44	72 78 72	1450	45.0	3.5	515
100-250/250（I）	70 100 130	19.4 27.8 36.1	87 85 76	55 65 66	2900	37.0	4.0	345		150-510/475	112 160 208	31.1 44.4 57.8	56.5 54.5 51	62 67 66	1450	45.0	4.2	530
100-315/285（I）	58 82 107	16.1 22.8 29.7	90 85 76	55 65 66	2900	37.0	4.0	385		150-510/485	122 174 226	33.9 48.3 62.9	65 62 58	63 69 68	1450	55.0	4.2	765
100-315/295（I）	63 90 117	17.5 25.0 32.5	106.6 101 92	57 67 68	2900	45.0	4.0	440		150-510/495	131 187 243	36.4 51.9 67.5	73 70 66	65 71 69	1450	75.0	4.2	860
100-315/307（I）	66.5 95 123.6	18.5 26.4 34.3	119 113 104	58 68 69	2900	55.0	4.0	550		150-510/510	140 200 260	38.9 55.6 72.2	84 80 75	66 72 69	1450	75.0	4.2	860
100-315/321（I）	70 100 130	19.4 27.8 36.1	132 125 114	58 69 69	2900	75.0	4.0	685		200-250/235	157 243 316	43.7 67.5 87.8	16 13.5 9.0	76 78 76	1450	15	4.0	270
125-200/195	96 143.172	23.9 39.7 47.8	10.4 10 9.6	80 83 82	1450	7.5	4.0	130		200-250/245	189 270 351	52.5 75 97.5	19 17 13	77 81 77	1450	18.5	4.0	390
125-200/205	86 160 192	26.7 44.4 53.3	13.12.5 12	81 85 82	1450	11.0	4.0	180		200-250/255	210 300 360	58.3 83.3 100	22.5 20 16	78 83 78	1450	22	4.0	430
125-250/245	86 143 172	23.9 39.7 47.8	18 16 13.6	77 80 76	1450	11.0	4.0	210		200-315/295	189 270 324	52.5 75 90	27 23 20	77 81 78	1450	22	6.0	430
125-250/255	96 160 192	26.7 44.4 53.3	22.6 20 17	79 83 80	1450	15.0	4.0	225		200-315/307	196 281 337	54.4 78.1 93.6	31 27 24	78 82 80	1450	30	6.0	480
125-315/295	83 138 166	21.7 38.3 46.1	27 24 21	69 76 71	1450	15.0	4.0	260		200-315/321	210 300 360	58.3 83.3 100	36 32 28	77 83 81	1450	37	6.0	535
125-315/307	90 150 180	25 41.7 50	31.5 28 24.5	70 79 76	1450	18.5	4.0	280		200-400/365	176.4 252 302	49 70 84	34 30 25	76 79 73	1450	45	4.0	585
125-315/321	96 160 192	26.7 44.4 53.3	36 32 28	72 81 77	1450	22.0	5.0	315		200-400/375	189 270324	52.5 75 90	48 37 33	77 81 79	1450	45	4.0	585
125-400/375	83 138 166	21.7 38.3 46.1	41.3 37.5 34.5	71 75 71	1450	22.0	5.0	355		200-400/380	201.6 288 345.5	56 80 96	48 44 38	71 83 81	1450	55	4.0	700
125-400/385	90 150 180	25 41.7 50	48.4 44 40.5	72 77 76	1450	30.0	5.0	437		200-400/400	210 300 360	58.3 83.3 100	55 50 44	78 84 82	1450	55	4.0	700
125-400/400	96 160 192	26.7 44.4 53.3	55 50 46	74 82 80	1450	37.0	4.5	451		200-500/425	176.4 252 201.4	49 70 84	60 55 49	74 78 77	1450	55	3.0	700
100-250/230（I）	83 138 166	21.7 38.3 46.1	65 60 55	67 76 73	2900	37.0	4.5	430		200-500/485	189 270 324	52.5 75 90	67 60 55	76 79 78	1450	75	3.0	835
100-250/245（I）	90 150 180	25 41.7 50	76 70 64	68 77 75	2900	45.0	4.5	495		200-500/505	201.6 288 345.6	56 80 96	77 70 67	76 82 80	1450	90	3.0	1290
100-250/255（I）	96 160 192	26.7 44.4 53.3	87 80 73	68 80 77	2900	55.0	4.5	580		200-500/540	210 300 360	58.3 83.3 100	87 80 75	77 83 81	1450	110	3.0	1415
100-315/285（I）	80.5 134 161	22.4 37.2 44.7	96 88 86	67 72 68	2900	55.0	4.5	590		200-315/235（I）	226 322 419	62.8 89.4 116.4	15.5 14 10	73 78 83	1450	18.5	4.0	390
100-315/295（I）	86 143 172	23.8 39.7 47.8	106.4 111 95.2	68 73 69	2900	75.0	4.5	710		200-315/245（I）	250 358 465	69.4 99.4 129.2	19 17 13	76 81 73	1450	22.0	4.0	430
100-315/307（I）	90 150180	25 41.7 50	117 110 104.6	68 73 74	2900	75.0	4.5	715		200-315/252（I）	280 400 520	77.8 111.1 144.4	22.2 20 14	78 83 75	1450	30.0	4.0	480
100-315/321（I）	96 160 192	26.7 44.7 53.3	133 125 119	73 75 71	2900	90.0	4.5	800		200-315/295（I）	242 346 450	67.2 96.1 125	27.5 24 18.5	74 81 75	1450	37.0	4.0	535
150-250/235	117 167 217.5	32.5 46.4 60.4	15.2 14 12	74 79 77	1450	11.0	3.0	245		200-315/307（I）	262 374 486	72.8 103.9 135	31.5 28 25	75 81 77	1450	45.0	4.0	560

注：尺寸最终以订货后提供尺寸为准。

表3

型号	流量		扬程 m	效率 %	转速 r/min	电机功率	必需气蚀余量	重量 Kg		型号	流量		扬程 m	效率 %	转速 r/min	电机功率	必需气蚀余量	重量 Kg
	m3/h	L/S									m3/h	L/S
200-315/321（I）	280 400 520	77.8 111.1 144.4	36 32 26	76 83 78	1450	55.0	4.0	680		300-500/465	432 609 728	117.6 169.3 202.2	65 62 56	74 86 75	1450	160	5.5	1980
200-400/365（I）	224 320 416	62.2 88.9 115.6	34.9 32 25	70 79 70	1450	45	4.0	585		300-500/505	460 662 791	127.8 184 219.8	74 70.5 63.5	76 82 77	1450	200	5.5	2150
200-400/375（I）	242 346 450	67.2 96.1 125	42 38 29.6	75 81 72	1450	55	4.0	700		300-500/540	500 720 900	138.9 200 250	86 80 72	77 83 78	1450	250	5.5	2280
200-400/385（I）	262 352 486	72.8 103.9 135	48 44 35	75 83 79	1450	75	4.0	835		350-410/330	620 931 1165	172.2 258.6 323.6	17.5 15.0 13.0	71 78 77	970	55	5.5	1320
200-400/400（I）	280 400 520	77.8 111.1 144.4	54.5 50 39	79 84 79	1450	75	4.0	835		350-410/375	663 995 1240	184.2 276.4 345.8	20.0 17.0 15.0	74 80 78	970	75	5.5	1490
200-500/425（I）	224 320 416	62.2 88.9 115.6	62 56 48	74 79 75	1450	75	4.0	1050		350-410/410	718 1080 1345	199.4 300.0 373.6	23.5 20.0 18.0	76 82 80	970	90	5.5	1730
200-500/465（I）	242 346 450	67.2 96.1 125	65 60 54	76 80 77	1450	90	5.0	1290		350-480/425	620 931 1165	172.2 258.0 323.6	26.5 24.0 21.0	73 79 75	970	90	5.5	1750
200-500/505（I）	262 374 486	72.8 103.9 135	76 70 63	77 82 79	1450	110	5.0	1415		350-480/450	663 995 1245	184.2 276.4 345.8	30.5 27.0 25.0	74 81 76	970	110	5.5	1910
200-500/540（I）	280 400 520	72.8 141.1 144.4	87 80 77	76 83 79	1450	132	5.0	1595		350-480/485	718 1080 1345	199.4 300.0 375.5	36.4 32 28.5	79 83 78	970	110	5.5	2120
250-250/245	368 506 607	102.2 140.6 168.7	19.5 17 14.6	76 80 82	1450	37	5.0	550		350-400/375	620 931 1165	172.2 258.6 323.6	42.5 38.0 32.3	75 79 74	1450	132	5.5	1620
250-250/255	400 550 670	111.1 152.8 186.1	22.5 20 16	81 85 87	1450	45	5.0	620		350-400/385	663 995 1245	184.2 276.2 345.8	48.3 44.0 36.8	77 81 76	1450	160	5.5	2030
250-315/295	339 466 559	94 129.3 155.2	26.5 25 20	74 76 78	1450	45	5.0	695		350-400/400	718 1080 1345	199.4 300.0 373.6	54.7 50.0 44.2	78 82 77	1450	200	5.5	2120
250-315/307	368 506 607	102.2 140.6 168.7	31.5 28 23	75 78 80	1450	55	5.0	840		350-450/425	620 931 1165	172.2 258.6 323.6	51.3 46.1 41.3	78 78 78	1450	160	5.5	2050
250-315/321	400 550 670	111.1 152.8 186.1	36 32 26	77 80 81	1450	75	5.0	915		350-450/435	663 995 1245	184.2 276.4 345.8	59.2 54.0 48.0	80 80 80	1450	200	5.5	2430
250-400/365	311 428 514	86.5 119 142.8	38 35 30	66 72 68	1450	75	5.0	910		350-450/450	718 1080 1345	199.4 300.0 373.6	64.8 60.0 55.0	80 80 80	1450	250	5.5	2630
250-400/375	339 466 559	94 129.3 155.2	43 39.5 33.5	69 75 74	1450	75	5.0	910		350-350/325（I）	900 1080 1300	250 300 361	11.5 10.5 9	76 60 76	970	45	6.0	1150
250-400/385	368 506 607	102.2 140.6 168.7	48 44 37.5	70 75 75	1450	90	5.0	1055		350-350/355（I）	1000 1200 1450	277.8 333.3 402.8	13.5 12.5 10.5	76 80 77	970	55	6.0	1250
250-400/400	400 550 670	111.1 152.8 186.1	54.4 50 40	72 79 75	1450	110	5.0	1557		350-480/450（I）	900 1080 1300	250 300 361	19 17 14	76 81 77	970	75	6.0	1350
250-500/425	311 428 514	86.5 119 142.8	58 55 48.5	72 74 73	1450	110	5.0	1350		350-480/485（I）	1000 1200 1450	277.8 333.3 402.8	23 20 16	79 83 79	970	90	6.0	1580
250-500/465	339 466 559	94 129.3 155.2	66.5 63.5 55.5	73 76 75	1450	132	5.0	1420		350-315/295（I）	745 985 1182	207 273 328	27 25 20	74 78 75	1450	110	6.0	1650
250-500/505	368 506 670	102.2 140.6 168.7	75 71 62.5	75 78 77	1450	160	5.0	1560		350-315/301（I）	900 1080 1300	250 300 361	31.5 28 23	78 79 76	1450	132	6.0	1720
250-500/540	400 550 670	111.1 152.8 186.1	84 80 70	73 80 78	1450	200	5.0	1750		350-315/321（I）	1000 1200 1450	277.8 333.3 402.8	36 32 26	77 81 78	1450	160	6.0	1870
300/250/245	460 662 791	127.8 184 219.8	20.2 17.5 14.2	82 84 86	1450	45	5.0	785		350-400/365（I）	720 900 990	200 250 275	37 33 30	68 70 70	1450	132	6.0	1810
300/250/255	500 720 900	138.9 200 250	23 20 16	83 86 87	1450	55	5.0	900		350-400/375（I）	745 985 1182	207 273 328	42 38.5 34	68 73 71	1450	160	6.0	2000
300-315/295	423 609 728	117.6 169.3 202.2	25.5 23.5 20	75 81 76	1450	55	5.0	1080		350-400/385（I）	900 1080 1300	250 300 361	47.5 44 38	71 75 73	1450	200	6.0	2100
300-315/307	460 662 791	127.8 184 219.8	30.5 28 23.5	77 83 77	1450	75	5.0	1250		350-400/400（I）	1000 1200 1450	277.8 333.3 402.8	55 50 43	73 77 75	1450	250	6.0	2350
300-315/321	500 720 900	138.9 200 250	36 32 26	82 85 84	1450	90	5.0	1350		400-300/290	1092 1456 1729	303.3 404.4 480.3	12 10.2 9	78 84 81	970	55	6.0	1480
300-400/365	389 561 670	108.2 155.7 186	35.5 33 27.5	72 77 75	1450	75	5.5	1250		400-300/305	1200 1600 1900	333.3 444.4 527.6	14 12.5 10.5	78 87 83	970	75	6.0	1650
300-400/375	423 609 728	117.6 169.3 202.2	41 38 32	75 80 78	1450	90	5.5	1400		400-350/340	1092 1456 1729	303.3 404.4 480.	19.5 17 13	80 84 73	970	90	6.0	1780
300-400/385	460 662 728	127.8 184 .219.8	47 44 36.5	77 82 80	1450	110	5.5	1520		400-350/355	1200 1600 1900	333.3 444.4 527.6	23 20 15	81 85 84	970	110	6.0	1850
300-400/400	500 720 900	138.9 200 250	54.5 50 42	79 86 80	1450	132	5.5	1725		400-400/385	994 1325 1573	276 368 437.1	26 23.5 19	79 84 77	970	132	6.0	2150
300-500/425	389 561 670	108.2 155.7 186	57 54.5 49	71 78 73	1450	132	5.5	1850		400-400/395	1092 1456 1729	303.3 404.4 480.3	30 27.5 22.5	83 87 81	970	160	6.0	2320
										4000-400/400	1200 1600 1900	333.3 444.4 527.8	35 32 26	84 88 81	970	200	6.0	2450

注：尺寸最终以订货后提供尺寸为准。

安装尺寸表

表1

型号	DN	L	B3	L1	L2	L3	S1	HR	HM	a	B2	4×M	吸入口法兰				排出口法兰
		mm											DN1	D1	D2	n-фd1	DN2	D3	D4	n-фd2
40-100/96	40	350	360	340	50	250	45	180	310	80	320	4×14	40	110	150	4-18	40	110	150	4-18
40-100/106	40	350	360	340	50	250	45	180	310	80	320	4×14	40	110	150	4-18	40	110	150	4-18
40-125/132	40	350	360	340	50	250	45	180	310	80	320	4×14	40	110	150	4-18	40	110	150	4-18
40-125/142	40	350	360	340	50	250	45	180	310	80	320	4×14	40	110	150	4-18	40	110	150	4-18
40-160/142	40	480	360	470	95	300	85	210	370	80	350	4×14	40	110	150	4-18	40	110	150	4-18
40-160/152	40	480	360	470	95	300	85	210	370	80	350	4×14	40	110	150	4-18	40	110	150	4-18
40-160/165	40	490	360	470	95	300	85	210	370	80	350	4×14	40	110	150	4-18	40	110	150	4-18
40-200/185	40	550	390	530	125	300	115	240	410	80	350	4×14	40	110	150	4-18	40	110	150	4-18
40-200/195	40	550	390	530	125	300	115	240	410	80	350	4×14	40	110	150	4-18	40	110	150	4-18
40-200/205	40	580	390	530	125	300	115	240	410	80	350	4×14	40	110	150	4-18	40	110	150	4-18
40-250/235	40	625	450	600	135	350	125	260	460	80	400	4×18	40	110	150	4-18	40	110	150	4-18
40-250/245	40	625	450	600	135	350	125	260	460	80	400	4×18	40	110	150	4-18	40	110	150	4-18
40-250/255	40	625	450	600	135	350	125	260	460	80	400	4×18	40	110	150	4-18	40	110	150	4-18
50-100/96	50	445	360	420	70	250	85	180	320	80	320	4×18	50	125	165	4-18	50	125	165	4-18
50-100/106	50	445	360	420	70	250	85	180	320	80	320	4×18	50	125	165	4-18	50	125	165	4-18
50-125/135	50	445	360	420	80	250	85	192	340	80	320	4×18	50	125	165	4-18	50	125	165	4-18
50-125/142	50	445	360	420	80	250	85	192	340	80	320	4×18	50	125	165	4-18	50	125	165	4-18
50-160/142	50	450	360	480	90	320	80	210	370	80	320	4×18	50	125	165	4-18	50	125	165	4-18
50-160/152	50	450	360	480	90	320	80	210	370	80	320	4×18	50	125	165	4-18	50	125	165	4-18
50-160/165	50	540	360	520	100	350	85	210	370	80	350	4×18	50	125	165	4-18	50	125	165	4-18
50-200/185	50	540	390	520	70	400	60	240	420	80	400	4×18	50	125	165	4-18	50	125	165	4-18
50-200/195	50	580	390	560	80	470	72	240	420	80	400	4×18	50	125	165	4-18	50	125	165	4-18
50-200/205	50	615	390	590	100	490	95	240	420	80	400	4×18	50	125	165	4-18	50	125	165	4-18
50-250/225	50	665	450	640	160	350	145	260	480	100	400	4×18	50	125	165	4-18	50	125	165	4-18
50-250/235	50	665	450	640	160	350	145	260	480	100	400	4×18	50	125	165	4-18	50	125	165	4-18
50-250/245	50	665	450	640	160	350	145	260	480	100	400	4×18	50	125	165	4-18	50	125	165	4-18
50-250/255	50	760	490	740	185	400	170	260	480	100	440	4×18	50	125	165	4-18	50	125	165	4-18
65-100/96	65	450	360	430	100	250	90	180	340	80	320	4×14	65	145	185	4-18	65	145	185	4-18
65-100/106	65	460	360	440	105	250	98	180	340	80	320	4×14	65	145	185	4-18	65	145	185	4-18
65-125/132	65	505	360	480	130	250	117	192	360	80	320	4×14	65	145	185	4-18	65	145	185	4-18
65-125/142	65	540	390	520	150	300	130	192	360	80	350	4×14	65	145	185	4-18	65	145	185	4-18
65-160/142	65	450	390	520	130	300	110	212	360	80	320	4×14	65	145	185	4-18	65	145	185	4-18

注：尺寸最终以订货后提供尺寸为准。

表2

型号	DN	L	B3	L1	L2	L3	S1	HR	HM	a	B2	4×M	吸入口法兰				排出口法兰
		mm											DN1	D1	D2	n-фd1	DN2	D3	D4	n-фd2
65-160/152	65	450	390	520	130	300	110	212	390	80	320	4×14	65	145	185	4-18	65	145	185	4-18
65-160/165	65	580	390	560	150	300	130	212	390	80	350	4×14	65	145	185	4-18	65	145	185	4-18
65-200/185	65	630	450	610	150	350	130	240	450	100	400	4×14	65	145	185	4-18	65	145	185	4-18
65-200/195	65	630	450	610	150	350	130	240	450	100	400	4×14	65	145	185	4-18	65	145	185	4-18
65-200/205	65	630	450	610	150	350	130	240	450	100	400	4×14	65	145	185	4-18	65	145	185	4-18
65-250/235	65	760	490	740	190	400	170	260	485	100	440	4×14	65	145	185	4-18	65	145	185	4-18
65-250/245	65	760	490	740	190	400	170	260	485	100	440	4×14	65	145	185	4-18	65	145	185	4-18
65-250/255	65	760	490	740	190	400	170	260	485	100	440	4×14	65	145	185	4-18	65	145	185	4-18
65-315/285	65	835	540	810	200	450	180	280	550	125	490	4×18	65	145	185	4-18	65	145	185	4-18
65-315/295	65	835	540	810	190	450	180	280	550	125	490	4×18	65	145	185	4-18	65	145	185	4-18
65-315/307	65	865	540	840	210	450	195	280	550	125	490	4×18	65	145	185	4-18	65	145	185	4-18
65-315/316	65	970	540	840	230	540	205	300	570	125	490	4×18	65	145	185	4-18	65	145	185	4-18
80-100/96	80	530	360	500	115	300	105	190	350	100	320	4×14	80	160	200	8-18	80	160	200	8-18
80-100/106	80	565	390	540	130	300	120	190	350	100	320	4×14	80	160	200	8-18	80	160	200	8-18
80-125/132	80	600	390	580	100	400	90	210	370	100	350	4×14	80	160	200	8-18	80	160	200	8-18
80-125/142	80	640	400	620	125	400	110	210	370	100	350	4×14	80	160	200	8-18	80	160	200	8-18
80-160/142	80	630	450	630	150	350	130	240	420	100	400	4×14	80	160	200	8-18	80	160	200	8-18
80-160/152	80	630	450	630	150	350	130	240	420	100	400	4×14	80	160	200	8-18	80	160	200	8-18
80-160/165	80	630	450	630	150	350	130	240	420	100	400	4×14	80	160	200	8-18	80	160	200	8-18
80-200/185	80	670	490	630	145	400	125	240	440	100	440	4×18	80	160	200	8-18	80	160	200	8-18
80-200/195	80	675	490	630	145	400	125	240	440	100	440	4×18	80	160	200	8-18	80	160	200	8-18
80-200/205	80	675	490	630	145	400	125	240	440	100	440	4×18	80	160	200	8-18	80	160	200	8-18
80-250/235	80	790	485	770	185	400	165	260	485	125	440	4×18	80	160	200	8-18	80	160	200	8-18
80-250/245	80	835	485	810	230	400	205	260	485	125	440	4×18	80	160	200	8-18	80	160	200	8-18
80-250/255	80	860	485	840	190	500	170	260	485	125	490	4×18	80	160	200	8-18	80	160	200	8-18
80-315/285	80	970	605	950	230	540	205	305	605	125	550	4×18	80	160	200	8-18	80	160	200	8-18
80-315/295	80	970	605	950	230	540	205	305	605	125	550	4×18	80	160	200	8-18	80	160	200	8-18
80-315/301	80	970	605	950	230	540	205	305	605	125	550	4×18	80	160	200	8-18	80	160	200	8-18
80-315/321	80	970	605	950	230	540	205	305	605	125	550	4×18	80	160	200	8-18	80	160	200	8-18
100-200/195	100	591	450	560	100	400	80	240	420	100	350	4×18	100	180	220	8-18	100	180	220	8-18
100-200/205	100	626	450	600	120	400	100	240	420	100	400	4×18	100	180	220	8-18	100	180	220	8-18
100-250/245	100	634	450	605	120	400	102	240	420	100	440	4×18	100	180	220	8-18	100	180	220	8-18

注：尺寸最终以订货后提供尺寸为准。

表3

型号	DN	L	B3	L1	L2	L3	S1	HR	HM	a	B2	4×M	吸入口法兰				排出口法兰
		Mm											DN1	D1	D2	n-фd1	DN2	D3	D4	n-фd2
100-250/250	100	749	490	710	175	400	155	240	420	100	400	4×18	100	180	220	8-18	100	180	220	8-18
100-315/295	100	765	490	740	150	400	170	240	440	100	440	4×18	100	180	220	8-18	100	180	220	8-18
100-315/307	100	765	490	740	150	400	170	240	440	100	440	4×18	100	180	220	8-18	100	180	220	8-18
100-315/321	100	765	490	740	150	400	170	240	440	100	440	4×18	100	180	220	8-18	100	180	220	8-18
100-400/375	100	750	490	730	95	500	115	260	485	100	440	4×22	100	180	220	8-18	100	180	220	8-18
100-400/385	100	795	490	770	165	400	185	260	485	100	440	4×22	100	180	220	8-18	100	180	220	8-18
100-400/400	100	820	540	800	180	400	200	260	485	100	440	4×22	100	180	220	8-18	100	180	220	8-18
100-250/230（I）	100	949	610	710	95	540	85	300	550	125	550	4×24	100	180	220	8-18	100	180	220	8-18
100-250/245（I）	100	949	610	710	95	540	85	300	550	125	550	4×24	100	180	220	8-18	100	180	220	8-18
100-250/255（I）	100	949	610	710	95	540	85	300	550	125	550	4×24	100	180	220	8-18	100	180	220	8-18
100-315/285（I）	100	1050	660	1000	220	600	200	325	605	125	600	4×24	100	180	220	8-18	100	180	220	8-18
100-315/295（I）	100	1050	660	1000	220	600	200	325	605	125	600	4×24	100	180	220	8-18	100	180	220	8-18
100-315/307（I）	100	1085	660	1030	235	600	215	325	605	125	600	4×24	100	180	220	8-18	100	180	220	8-18
100-315/321（I）	100	1415	730	1360	390	600	380	325	605	125	600	4×24	100	180	220	8-18	100	180	220	8-18
125-200/195	125	710	490	690	155	400	145	260	460	125	440	4×18	125	210	230	8-18	125	210	230	8-18
125-200/205	125	785	490	760	195	400	180	260	460	125	440	4×18	125	210	230	8-18	125	210	230	8-18
125-250/245	125	785	490	760	195	400	180	260	480	125	440	4×18	125	210	230	8-18	125	210	230	8-18
125-250/255	125	785	490	760	250	500	230	260	480	125	440	4×18	125	210	230	8-18	125	210	230	8-18
125-315/295	125	785	490	760	200	400	180	260	485	125	440	4×23	125	210	230	8-18	125	210	230	8-18
125-315/307	125	840	490	810	215	400	205	260	485	125	440	4×23	125	210	230	8-18	125	210	230	8-18
125-315/321	125	860	540	840	250	500	170	260	485	125	490	4×23	125	210	230	8-18	125	210	230	8-18
125-400/375	125	855	540	830	185	500	165	280	655	125	490	4×23	125	210	230	8-18	125	210	230	8-18
125-400/385	125	970	610	950	225	540	205	280	655	125	550	4×23	125	210	230	8-18	125	210	230	8-18
125-400/400	125	970	610	950	225	540	205	280	655	125	550	4×23	125	210	230	8-18	125	210	230	8-18
125-250/230（I）	125	970	610	950	195	600	175	325	605	125	550	4×28	125	210	230	8-18	125	210	230	8-18
125-250/245（I）	125	1030	610	1000	210	600	200	325	605	125	550	4×28	125	210	230	8-18	125	210	230	8-18
125-250/255（I）	125	1100	660	1060	240	600	230	325	605	125	550	4×28	125	210	230	8-18	125	210	230	8-18
125-315/285（I）	125	1190	730	1160	290	600	280	350	665	125	600	4×28	125	210	230	8-18	125	210	230	8-18
125-315/295（I）	125	1190	730	1160	290	600	280	350	665	125	670	4×28	125	210	230	8-18	125	210	230	8-18
125-315/307（I）	125	1190	730	1160	290	600	280	350	665	125	670	4×28	125	210	230	8-18	125	210	230	8-18
125-315/321（I）	125	1230	730	2000	310	600	300	350	665	125	670	4×28	125	210	230	8-18	125	210	230	8-18
150-250/235	150	800	610	780	150	500	120	330	685	140	550	4×23	150	240	285	8-22	150	240	285	8-22

注：尺寸最终以订货后提供尺寸为准。

表4

型号	DN	L	B3	L1	L2	L3	S1	HR	HM	a	B2	4×M	吸入口法兰				排出口法兰
		mm											DN1	D1	D2	n-фd1	DN2	D3	D4	n-фd2
150-250/245	150	845	610	820	180	500	160	330	685	140	550	4×23	150	240	285	8-22	150	240	285	8-22
150-250/255	150	870	610	830	180	500	165	330	685	140	550	4×23	150	240	285	8-22	150	240	285	8-22
150-315/295	150	910	660	165	165	600	145	380	740	140	600	4×23	150	240	285	8-22	150	240	285	8-22
150-315/307	150	910	660	165	165	600	145	380	740	140	600	4×23	150	240	285	8-22	150	240	285	8-22
150-315/321	150	975	660	190	190	600	175	380	760	140	600	4×23	150	240	285	8-22	150	240	285	8-22
150-400/365	150	990	660	950	200	600	175	415	740	140	600	4×28	150	240	285	8-22	150	240	285	8-22
150-400/375	150	990	660	950	200	600	175	415	715	140	600	4×28	150	240	285	8-22	150	240	285	8-22
150-400/385	150	1050	660	1000	230	600	200	415	715	140	600	4×28	150	240	285	8-22	150	240	285	8-22
150-400/400	150	870	660	800	130	600	100	415	715	140	600	4×28	150	240	285	8-22	150	240	285	8-22
150-510/475	150	1205	730	1180	280	660	260	415	1450	160	670	4×28	150	240	285	8-22	150	240	285	8-22
150-510/485	150	1205	730	1180	280	660	260	415	1450	160	670	4×28	150	240	285	8-22	150	240	285	8-22
150-510/795	150	1205	730	1180	280	660	260	415	1450	160	670	4×28	150	240	285	8-22	150	240	285	8-22
150-510/510	150	1205	730	1180	280	660	260	415	1450	160	670	4×28	150	240	285	8-22	150	240	285	8-22
200-250/235	200	907	660	880	160	600	140	360	740	160	600	4×23	200	295	340	12-22	200	295	340	12-22
200-250/245	200	947	660	920	180	600	160	360	740	160	600	4×23	200	295	340	12-22	200	295	340	12-22
200-250/255	200	930	660	900	170	600	150	360	760	160	600	4×23	200	295	340	12-22	200	295	340	12-22
200-315/295	200	995	660	970	200	600	185	380	780	160	600	4×23	200	295	340	12-22	200	295	340	12-22
200-315/307	200	1050	730	970	180	600	275	415	835	160	670	4×23	200	295	340	12-22	200	295	340	12-22
200-315/321	200	1050	730	970	180	660	115	415	835	160	670	4×23	200	295	340	12-22	200	295	340	12-22
200-400/365	200	1075	730	1000	190	660	170	415	835	160	670	4×28	200	295	340	12-22	200	295	340	12-22
200-400/375	200	1205	730	1180	280	660	260	415	855	160	670	4×28	200	295	340	12-22	200	295	340	12-22
200-400/380	200	1205	730	1180	280	660	260	415	855	160	670	4×28	200	295	340	12-22	200	295	340	12-22
200-400/400	200	1205	730	1180	280	660	260	415	855	160	670	4×28	200	295	340	12-22	200	295	340	12-22
200-500/425	200	1205	730	1180	280	660	260	415	855	160	670	4×28	200	295	340	12-22	200	295	340	12-22
200-500/485	200	1550	810	1500	370	660	350	415	1160	160	750	4×28	200	295	340	12-22	200	295	340	12-22
200-500/505	200	1495	810	1450	350	800	325	415	1160	160	750	4×28	200	295	340	12-22	200	295	340	12-22
200-500/540	200	1495	810	1450	350	800	325	415	1160	160	750	4×28	200	295	340	12-22	200	295	340	12-22
200-250/235（I）	205	1075	730	1050	210	660	195	415	965	200	670	4×28	200	295	340	12-22	150	240	285	8-22
200-250/245（I）	205	1100	730	1050	210	660	195	415	965	200	670	4×28	200	295	340	12-22	150	240	285	8-22
200-250/252（I）	205	1185	730	1150	260	660	245	430	1030	200	670	4×28	200	295	340	12-22	150	240	285	8-22
200-315/295（I）	205	1255	730	1230	300	660	285	430	1030	200	670	4×28	200	295	340	12-22	150	240	285	8-22
200-315/307（I）	205	1255	810	1230	300	660	285	460	1160	200	750	4×28	200	295	340	12-22	150	240	285	8-22

注：尺寸最终以订货后提供尺寸为准。

表5

型号	DN	L	B3	L1	L2	L3	S1	HR	HM	a	B2	4×M	吸入口法兰				排出口法兰
		mm											DN1	D1	D2	n-фd1	DN2	D3	D4	n-фd2
200-315/321（I）	205	1305	730	1270	300	700	285	460	1160	200	670	4×28	200	295	340	12-22	150	240	285	8-22
200-400/365（I）	205	1205	730	1180	260	1000	240	415	815	160	670	4×28	200	295	340	12-22	150	240	285	8-22
200-400/375（I）	205	1205	730	1180	260	1000	240	415	815	160	750	4×28	200	295	340	12-22	150	240	285	8-22
200-400/385（I）	205	1205	730	1180	260	1000	240	415	815	160	750	4×28	200	295	340	12-22	150	240	285	8-22
200-400/400（I）	205	1205	730	1810	430	1000	405	415	815	160	750	4×28	200	295	340	12-22	150	240	285	8-22
200-500/425（I）	205	1495	810	1460	350	800	330	415	1160	160	750	4×28	200	295	340	12-22	150	240	285	8-22
200-500/465（I）	205	1495	810	1460	350	800	330	415	1160	160	750	4×28	200	295	340	12-22	150	240	285	8-22
200-500/505（I）	205	1495	810	1460	350	800	330	415	1160	160	750	4×28	200	295	340	12-22	150	240	285	8-22
200-500/540（I）	205	1495	810	1460	350	800	330	415	1160	160	750	4×28	200	295	340	12-22	150	240	285	8-22
250-250/245	205	1075	730	1030	250	660	235	415	965	200	670	4×28	250	355	405	12-26	250	355	405	12-26
250-250/255	205	1100	730	1050	250	660	235	415	965	200	670	4×28	250	355	405	12-26	250	355	405	12-26
250-315/295	205	1185	730	1140	300	660	285	430	1030	200	670	4×28	250	355	405	12-26	250	355	405	12-26
250-315/307	205	1255	730	1210	300	660	285	430	1030	200	670	4×28	250	355	405	12-26	250	355	405	12-26
250-315/321	205	1255	730	1210	300	660	285	430	1030	200	670	4×28	250	355	405	12-26	250	355	405	12-26
250-400/365	250	1235	730	1200	270	700	250	460	1150	200	670	4×28	250	355	405	12-26	250	355	405	12-26
250-400/375	250	1305	730	1290	270	700	245	460	1150	200	670	4×28	250	355	405	12-26	250	355	405	12-26
250-400/385	250	1305	730	1290	270	700	245	460	1150	200	670	4×28	250	355	405	12-26	250	355	405	12-26
250-400/400	250	1495	730	1470	350	700	335	460	1150	200	670	4×28	250	355	405	12-26	250	355	405	12-26
250-500/425	250	1760	810	1470	400	1000	370	520	1250	200	750	4×28	250	355	405	12-26	250	355	405	12-26
250-500/465	250	1760	810	1470	400	1000	370	520	1250	200	750	4×28	250	355	405	12-26	250	355	405	12-26
250-500/505	250	1760	810	1470	400	1000	370	520	1250	200	750	4×28	250	355	405	12-26	250	355	405	12-26
250-500/540	250	1860	810	1840	450	1000	420	520	1250	200	750	4×28	250	355	405	12-26	250	355	405	12-26
300-250/245	300	1275	730	1230	300	660	285	450	1060	250	670	4×28	300	410	460	16-26	300	410	460	16-26
300-250/252	300	1325	730	1280	330	660	310	450	1060	250	670	4×28	300	410	460	16-26	300	410	460	16-26
300-315/295	300	1325	730	1280	330	660	310	460	1030	250	750	4×28	300	410	460	16-26	300	410	460	16-26
300-315/307	300	1515	730	1480	440	660	410	460	1030	250	750	4×28	300	410	460	16-26	300	410	460	16-26
300-315/321	300	1515	820	1480	370	800	340	460	1030	250	750	4×28	300	410	460	16-26	300	410	460	16-26
300-400/365	300	1630	910	1600	320	1000	300	460	1250	250	850	4×28	300	410	460	16-26	300	410	460	16-26
300-400/375	300	1660	910	1620	320	1000	310	460	1205	250	850	4×28	300	410	460	16-26	300	410	460	16-26
300-400/385	300	1660	910	1620	320	1000	310	460	1205	250	850	4×28	300	410	460	16-26	300	410	460	16-26
300-400/400	300	1565	810	1540	300	1000	270	460	1160	250	750	4×28	300	410	460	16-26	300	410	460	16-26
300-500/425	300	1635	810	1600	330	1000	300	460	1160	250	750	4×28	300	410	460	16-26	300	410	460	16-26

注：尺寸最终以订货后提供尺寸为准。

表6

型号	DN	L	B3	L1	L2	L3	S1	HR	HM	a	B2	4×M	吸入口法兰				排出口法兰
		mm											DN1	D1	D2	n-фd1	DN2	D3	D4	n-фd2
300-500-465	300	1915	810	1880	460	1000	440	550	1350	250	850	4×28	300	410	460	16-26	300	410	460	16-26
300-500/505	300	1915	910	1880	460	1000	440	550	1350	250	850	4×28	300	410	460	16-26	300	410	460	16-26
300-500/540	300	1915	910	1880	460	1000	440	550	1350	250	850	4×28	300	410	460	16-26	300	410	460	16-26
350-410/330	350	1720	810	1690	360	100	345	510	1200	280	750	4×28	350	460	550	16-26	350	460	550	16-26
350-410/375	350	1720	810	1690	360	1000	345	510	1200	280	750	4×28	350	460	550	16-26	350	460	550	16-26
350-410/410	350	1980	810	1950	450	1000	425	550	1300	280	750	4×28	350	460	550	16-26	350	460	550	16-26
350-480/425	350	1980	810	1950	450	1000	425	580	1450	280	750	4×28	350	460	550	16-26	350	460	550	16-26
350-480/450	350	2180	910	2150	580	1000	575	580	1450	280	850	4×28	350	460	550	16-26	350	460	550	16-26
350-480/485	350	2180	910	2150	580	1000	575	580	1450	280	850	4×28	350	460	550	16-26	350	460	550	16-26
350-400/375	350	1980	910	1900	500	1000	450	550	1300	280	750	4×28	350	460	550	16-26	350	460	550	16-26
350-400/385	350	1980	910	1900	500	1000	450	550	1300	280	750	4×28	350	460	550	16-26	350	460	550	16-26
350-400/400	350	1980	910	1900	500	1000	450	550	1300	280	750	4×28	350	460	550	16-26	350	460	550	16-26
350-450/425	350	2180	910	1900	610	1000	550	580	1450	280	850	4×28	350	460	550	16-26	350	460	550	16-26
350-450/435	350	2180	910	1900	610	1000	550	580	1450	280	850	4×28	350	460	550	16-26	350	460	550	16-26
350-450/450	350	2180	910	1900	610	1000	550	580	1450	280	850	4×28	350	460	550	16-26	350	460	550	16-26
350-350/325（I）	350	1275	810	1250	250	800	225	460	1060	250	750	4×28	350	460	550	16-26	350	460	550	16-26
350-350/355（I）	350	1325	810	1300	280	800	250	460	1060	250	750	4×28	350	460	550	16-26	350	460	550	16-26
350-480/365（I）	350	1520	810	1500	330	900	300	460	1150	250	750	4×28	350	460	550	16-26	350	460	550	16-26
350-480/375（I）	350	1520	810	1500	330	900	300	460	1150	250	750	4×28	350	460	550	16-26	350	460	550	16-26
350-315/295（I）	350	1980	810	1950	450	1000	425	550	810	280	750	4×28	350	460	550	16-26	350	460	550	16-26
350-315/301（I）	350	1980	810	1950	450	1000	425	550	810	280	750	4×28	350	460	550	16-26	350	460	550	16-26
350-315/321（I）	350	1980	810	1950	450	1000	425	550	810	280	750	4×28	350	460	550	16-26	350	460	550	16-26
350-400/365（I）	350	2100	910	2050	550	1000	525	580	910	280	850	4×28	350	460	550	16-26	350	460	550	16-26
350-400/375（I）	350	2100	910	2050	550	1000	525	580	910	280	850	4×28	350	460	550	16-26	350	460	550	16-26
350-400/385（I）	350	2100	910	2050	550	1000	525	580	910	280	850	4×28	350	460	550	16-26	350	460	550	16-26
350-400/400（I）	350	2100	910	2050	550	1000	525	580	910	280	850	4×28	350	460	550	16-26	350	460	550	16-26
400-300/290	400	1410	910	1350	200	1000	175	460	1150	250	750	4×28	400	515	565	16-26	400	515	565	16-26
400-300/305	400	1520	910	1460	250	1000	230	460	1150	250	750	4×18	400	515	565	16-26	400	515	565	16-26
400-350/340	400	1630	910	1560	300	1000	280	460	1250	250	850	4×18	400	515	565	16-26	400	515	565	16-26
400-350/355	400	1660	910	1600	330	1000	300	460	1250	250	850	4×18	400	515	565	16-26	400	515	565	16-26
400-400/385	400	1980	910	1600	510	1000	490	510	1300	250	850	4×32	400	515	565	16-26	400	515	565	16-26
400-400/395	400	2050	910	1600	550	1000	525	510	1300	250	850	4×32	400	515	565	16-26	400	515	565	16-26
400-400/450	400	2050	910	1600	550	1000	525	510	1300	250	850	4×32	400	515	565	16-26	400	515	565	16-26

注：尺寸最终以订货后提供尺寸为准。

订购注意事项：

IHB型便拆式化工离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为离心泵生产厂家上海丰企IHB型便拆式化工离心泵说明书的一部分，供选型参考之用，详细水泵产品使用说明书、CAD图纸、安装尺寸图、水泵重量及详细的工作原理、价格等请来电咨询。
