设备用途
主要用于辐流式初沉、二沉池的排泥，也可用于浓缩池的排泥，是一种新型的刮泥机。
型号说明
工作原理及构造
浓缩机由中心传动装置驱动传动轴、刮臂等旋转，刮臂上的刮板将污泥由池边逐渐刮至池中心的泥坑中，通过排泥管排出池外；刮臂上固定有搅拌栅条，旋转时对污泥搅动使水和气体外溢，提供絮状污泥的沉淀空间，加速污泥的下沉，提高浓缩效果。
设备特点
1、 主梁除传统碳钢制作外，还可采用铝合金或不锈钢制作，适用范围广，装饰效果好；
2、 采用新型铰支结构，使刮泥机的承载状况更好，减少了运行功率，降低运行陈本；
3、 安全性好，遇有较大障碍物时，刮板会自动让耙，配力矩保护装置。安全性能更高；
4、 驱动装置进行了优化设计，效率高。外形美观，也可按照用户要求配进口减速机或轴装式减速机，更美观耐用；
5、 刮泥板采用对数螺旋线型，刮泥效果好。
外形尺寸与性能参数
| 参数 | 池径CD (m) | 周边线速 (m/min) | 单边功率 (kw) | 周边单个轮压P (kn) | 池边深 (mm) |
| 型号 | |||||
| ZBG-14 | 14 | 18 | |||
| ZBG-16 | 16 | 0.55/0.37 | 18 | ||
| ZBG-19 | 18 | 20 | |||
| ZBG-20 | 20 | 25 | |||
| ZBG-24 | 24 | 0.75/0.37 | 35 | ||
| ZBG-25 | 25 | 40 | |||
| ZBG-28 | 28 | 2~3 | 50 | 3000-5000 | |
| ZBG-30 | 30 | 60 | |||
| ZBG-35 | 35 | 1.1/0.75 | 75 | ||
| ZBG-40 | 40 | 80 | |||
| ZBG-42 | 42 | 82 | |||
| ZBG-45 | 45 | 1.5/0.75 | 86 | ||
| ZBG-55 | 55 | 95 |
注：1、中心支礅承压：半桥式为2P，全桥式为4P; 2、功率栏中，大数值为普通减速机拖动的ZBG型与NBS型，功率小数值为轴装减速机拖动的ZBG型功率。

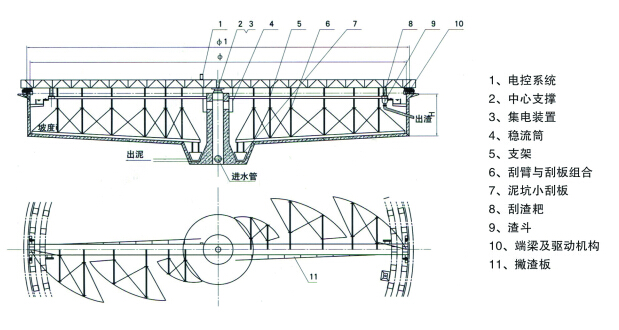

沉淀池周边传动刮泥机外形结构图（全桥式）

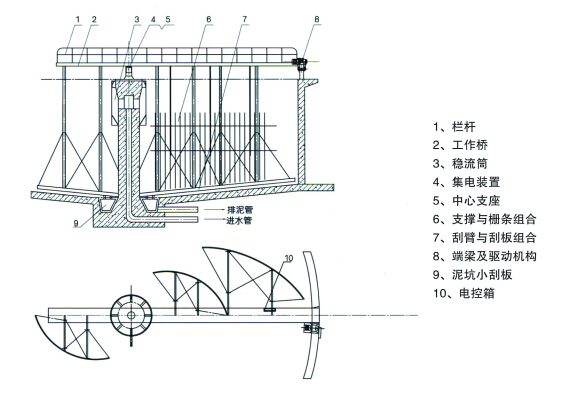

NBS型浓缩池周边传动刮泥机外形结构图（半桥式））
