ZBX型周边传动刮泥机

设备用途

周边传动吸泥机是给排水工程中使用较多的设备之一，主要用于大 型辐流式初沉池与二沉池的排泥，特别适用于比重较轻的生物污泥的排除，对水流扰动极小，排泥效果好。更有泥量调节阀调节出泥 量，适应各种条件下的出泥，也可采用虹吸排泥来控制出泥量。

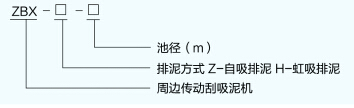

型号说明

工作原理及构造

驱动装置推动工作桥沿池平面旋转，工作桥带动刮臂旋转，固定于刮臂上的刮板将泥由池边逐渐刮到池中心的集泥斗中。刮泥板曲线为对数螺旋线形，受力均匀，刮泥彻底，当池底遇有障碍物时，能自动让耙，保护机器不受伤害。 驱动装置可设扭矩保护装置，工作更加安全。

设备特点

1、 主梁除传统碳钢制作外，还可采用铝合金或不锈钢制作，适用范围广，装饰效果好；
2、 驱动装置进行了优化设计，效率更高，外形更趋美观，可按照用户要求配进口减速机或轴装式减速机，美观耐用；
3、 ZBXH型吸泥机水下无密封及易损件，维护简单。

外形尺寸与性能参数

型号	ZBX-20	ZBX-25	ZBX-30	ZBX-35	ZBX-40	ZBX-45	ZBX-50	ZBX-55
参数
池径（mm)	CD 20000	CD 25000	CD 30000	CD35000	O40000	CD45000	O50000	CD55000
处理水量（m3/h)	283	442	636	769	1005	1272	1570	1900
滚轮中心直径0(mm)	CD 20400	CD 25400	CD 30400	CD35400	O40400	CD45400	50400	CD55400
周边轮压P (kn)	22.5	25	26.5	28.5	30	32.5	39	42.5
周边线速（m/min)	2~3
单边功率（kw)	0.37	0.37	0.37/0.75	0.37/0.75	0.55/0.75	0.55/1.1	0.75/1.1	0.75/1.1
排泥管径0(mm)	CD 300	CD 350	CD 400	CD 450	CD 500	CD 600	CD 600	CD 700
池深H(mm)	3000-6000

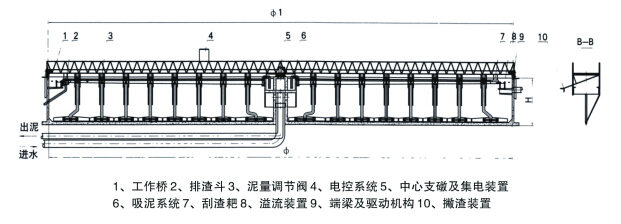

ZBX周边传动吸泥机外形结构图

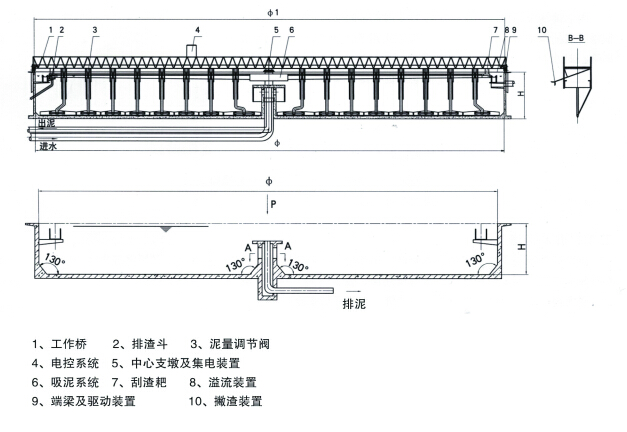

ZBX周边传动吸泥机土建预埋件图

参数		型号	ZBX-20	ZBX-25	ZBX-30	ZBX-35	ZBX-40	ZBX-45	ZBX-50	ZBX-55
CD1			CD 20000	CD 25000	CD 30000	CD35000	40000	CD45000	CD 50000	CD55000
2			3850	4050	CD4250	CD4450	(P4650	CD4850	<3)5050	5250
3			CD 600	CD 700	(D1000	1200	CP 1300	1500	1700	(D1800
4			(D1100	1200	(D1600	(D1800	2100	(P2300	(P2500	(P2600
5			3580	3780	CD 3980	4180	(D4380	CD4580	CD4780	4980
L1			1500	1500	1500	2000	2500	2500	2500	2500
L2			650	650	75〇	75〇	75〇	75〇	75〇	750
B			450	500	500	550	550	600	650	600
H1			500	500	500	600	600	700	700	700

ZBXH周边传动吸泥机外形结构图

ZBXH周边传动吸泥机中心支墩土建预埋件图
