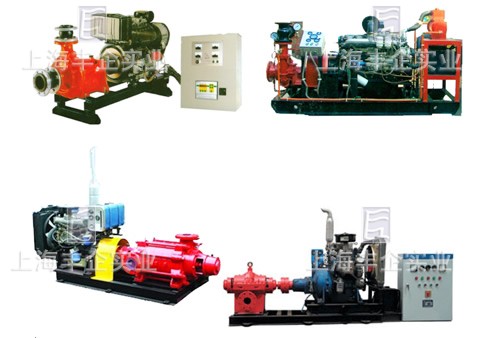

XBC系列柴油机消防泵组

XBC型柴油机消防泵是本公司根据国内建筑消防用泵的市场需求和适用特点而自行研制生产的新产品。柴油机消防泵系列产品具有高效率、运转寿命长、高可靠性(不存在较长时间停用后气动咬死的故障)，是目前国内适应建筑公称消防、喷淋设施用泵的首选产品。产品性能符合GB6245《消防泵性能要求和试验方法》，经国家消防装备质量监督检测中心测试，产品达到国内领先水平，获上海市消防局审批认可。柴油机消防泵可供输送80°C一下不含固体颗粒的清水或物理化学性质类似于水的液体之用。在满足消防工况的前提下，兼顾生活、生产给水的工况要求。产品既可用于独立消防给水系统，有可用于消防、生活共用给水系统，还可用于建筑、市政、工矿、给排水、船舶、野外作业等场合。
XBC柴油机消防泵与电气仪表等设备安装在一起啊整套组合，具有功能齐全，自动化程度高，结构紧凑，故障自动报警及接收启动信号，自行完成启动程序，能快速投入全负荷运行。机组可按去修选配减振器、橡胶挠性接头、排气口配波纹管消音器。在燃料不足、蓄电池电压低、润滑油温度高、超速等，备有报警装置，同时设有与加热装置，确保柴油机低温环境起动。整个系统安全可靠，使用方便。
XBC型全自动柴油机消防泵组作为一种固定式消防灭火设备已经广泛应用于消防分流，尤其是在没有电源或电源（市电）不正常等意外情况下的消防给水。机组中所配的水泵为我司生产的卧式单级、多级消防专用泵，所配的柴油机均为国内内燃机行业骨干企业生产的495、4135、X6135、12V135等系列机型，根据用户需要亦可配置其它柴油机作为动力机。主要由柴油机、消防泵、联接装置、油箱、散热器、蓄电池组、智能型全自动控制屏等组成。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

XBC系列柴油机消防泵组

产品特点

１、动力强劲：柴油机组整体曲轴，刚度大，高强度，传递扭矩效率高。
２、技术先进：采用国际先进技术和龙门式机体，滑动轴承，板翅式机冷器，上置式热交换器，旋装式油滤器及双重冷却系统。
３、性能优越：烟度，噪声指标达到国家优等品，燃油耗低于国标优等品2.1g/kW.h以上。
４、自动化程度高：具有自动、手动及故障自检功能，全过程监控工作状况，可恢复故障启动失败自动重启功能，自动预润滑、预加热，令设备启动更为安全可靠；具有中央控制室遥控及远传控制功能，还可具有现场总线接（可选功能）。蓄电池采用全自动浮充(恒流、恒压、涓流式充电)电方式，保证蓄电池随时处于备用状态。
５、使用方便：配备可远传仪器仪表，根据需要可接至控制中心，安装使用，维护保养方便。该系列产品是我公司严格按照GB6245-1998《消防泵性能要求与试验方法》，并参照美国消防协会NFPA20标准，研制开发的新型号消防设备，主要用于石油、化工、天然气、电厂、纺织棉麻、码头、加油站、仓储、高层建筑等行业的消防供水和泡沫灭火系统，亦可用于船舶消防（并提供CCS证书）等场合。　　我公司生产的各种型号消防泵组主要有以下特点：性能可靠，结构紧凑，操作维修方便，压力、流量选择范围广，深受广大用户称赞。同时我公司可根据用户需要配备柴油机冷却水预热、机油预润滑装置，以保证消防泵组时刻处于待命状态，满足消防设备应急灭火之用，提高消防泵组的寿命。　　产品依据GB6245-1998《消防泵性能要求与实验方法》。

结构说明

按消防规范要求，消防泵组均为自罐引水，故以下型号的消防泵组均不带引水装置。如客户确实需要，我公司可专门生产，但部分尺寸可能发生变化。
XBC系列柴油机消防泵组原动机为国产优质柴油机，亦可根据用户要求选用中外合资康明斯、曼海姆等知名品牌进口柴油机，但消防泵尺寸可能有所变化。
XBC系列柴油机消防泵组冷却方式一般是通过热交换器来实现，与风冷式相比有噪音低、冷却效果好、工作环境好等优点。
对于采用12V135系列柴油机消防泵组，其供油箱为分体设计。用户可根据泵房情况自行安装，油箱一般为4小时用油箱，也可根据用户要求配置不同容积油箱。

XBD/C电动机/柴油机消防供水联动设备功能特点

电泵为主消防泵，可以根据消防情况自动起动
配备稳压泵恒定管网压力
柴油机泵为备用消防泵，消防无电源情况下自动起动
电泵出现故障时柴油机泵起动

XBC型柴油机消防泵基础安装尺寸

柔性联接基础钻膨胀螺孔

硬性联接基础预留螺栓孔

减震器型号和安装尺寸

泵型号Type	泵柔性联接基础尺寸Basic figure for flexible joint dimensions								泵硬性联接基础尺寸Basic figure for rigid joint dimmensions
泵型号Type	K1	B1	K2	B2	K	B	D	Φd	K1d	B1d	K2d	B2d	Kd	Bd
XBC1.9/5-50	750	216	1110	366	1160	416	130	8.5	750	216	1110	300	1160	350
XBC2.9/5-50	850	240	1210	390	1260	440	130	8.5	850	240	1210	390	1260	440
XBC3.8/5-50	908	240	1268	390	1318	440	130	8.5	908	240	1268	390	1318	440
XBC4.8/5-50	939	385	1299	535	1349	585	130	8.5	939	385	1299	535	1349	585
XBC5.8/5-50	997	385	1357	535	1407	585	130	8.5	997	385	1357	535	1407	585
XBC6.8/5-50	1055	385	1415	535	1465	585	130	8.5	1055	385	1415	535	1465	585
XBC7.8/5-50	1390	445	1750	535	1800	645	130	8.5	1390	445	1750	535	1800	605
XBC2.9/10-65	781	385	1141	535	1191	585	130	8.5	781	385	1141	535	1191	685
XBC4.0/10-65	1130	445	1490	595	1540	645	130	8.5	1130	445	1490	535	1540	605
XBC5.0/10-65	1208	445	1568	595	1618	645	130	8.5	1208	445	1568	535	1618	605
XBC6.1/10-65	1286	445	1646	595	1696	645	130	8.5	1285	445	1646	535	1696	605
XBC2.0/15-80	660	445	1070	635	1120	685	170	12.5	660	445	1070	535	1120	585
XBC4.0/15-80	1025	445	1435	695	1485	745	170	12.5	1025	445	1435	555	1485	605
XBC6.0/15-80	1120	445	1530	695	1580	745	170	12.5	1120	445	1530	555	1580
XBC8.0/15-80	1215	445	1625	695	1675	745	170	12.5	1215	445	1625	555	1675
XBC3.7/20-80	1025	445	1435	695	1485	745	170	12.5	1025	445	1435	555	1485
XBC5.7/20-80	1120	445	1530	695	1580	745	170	12.5	1120	445	1530	555	1580
XBC7.6/20-80	1068	445	1478	695	1528	745	170	12.5	1068	445	1478	555	1528
XBC3.1/25-80	930	445	1340	695	1390	745	170	12.5	930	445	1340	555	1390
XBC4.7/25-80	1025	445	1435	695	1485	745	170	12.5	1025	445	1435	555	1485
XBC6.4/25-80	1315	445	1725	695	1775	745	170	12.5	1315	445	1725	555	1775
XBC3.7/30-80	1025	445	1435	695	1485	745	170	12.5	1025	445	1435	555	1485
XBC4.9/30-80	1315	445	1725	695	1775	745	170	12.5	1315	445	1725	555	1775
XBC5.7/30-100	1075	445	1725	695	1775	745	170	12.5	1075	445	1725	555	1775	605
XBC9.3/30-100	1270	694	1920	1034	1970	1084	260	12.5	1270	445	1920	555	1970	900
XBC12.8/30-100	1400	694	2050	1034	2100	1084	260	12.5	1400	445	2050	555	2100	900
XBC5.4/35-100	1075	445	1725	785	1775	835	260	12.5	1075	694	1725	555	1775	605
XBC7.1/35-100	1930	445	2580	785	2630	835	260	12.5	1930	694	2580	555	2630	605
XBC8.0/35-100	1270	694	1920	1034	1970	1084	260	12.5	1270	445	1920	850	1970	900
XBC9.0/35-100	1270	694	2050	1034	1970	1084	260	12.5	1270	694	1920	850	1970	900
XBC10.8/35-100	1400	694	2050	1034	2100	1084	260	12.5	1400	694	2050	555	2100	900
XBC12.5/35-100	1400	694	2050	1034	2100	1084	260	12.5	1400	694	2050	555	2100	900
XBC5.3/40-100	1105	445	1755	785	1805	835	260	12.5	1105	445	1755	850	1805	605
XBC8.8/40-100	1270	694	1920	1034	1970	1084	260	12.5	1270	694	1920	850	1970	900
XBC12.0/40-100	1400	694	2050	1034	2100	1084	260	12.5	1400	694	2050	850	2100	900
XBC5.2/45-100	1105	445	1755	785	1805	835	260	12.5	1105	445	1755	555	1805	605
XBC8.5/45-100	1270	694	1920	1034	1970	1084	260	12.5	1270	694	1920	850	1970	900
XBC11.8/45-100	1820	694	2470	1034	2520	1084	260	12.5	1820	694	2470	850	2520	900
XBC3.9/50-100	1075	445	1725	785	1775	835	260	12.5	1075	445	1725	555	1775	605
XBC6.1/50-100	1270	694	1920	1034	1970	1084	260	12.5	1270	694	1920	850	1970	900
XBC8.6/50-100	1400	694	2050	1034	2100	1084	260	12.5	1400	694	2050	850	2100	900
XBC11.0/50-100	1820	694	2470	1034	2520	1084	260	12.5	1820	694	2470	850	2520	900
XBC4.7/55-100	1800	445	2450	785	2500	835	260	12.5	1800	445	2450	555	2500	605
XBC7.6/55-100	1270	694	1920	1034	1970	1084	260	12.5	1270	694	1920	850	1970	900
XBC10.5/55-100	1820	694	2470	1034	2520	1084	260	12.5	1820	694	2470	850	2520	900
XBC5.1/60-125	1820	445	2470	785	2520	835	260	12.5	1820	445	2470	555	2520	605
XBC7.4/60-125	1404	694	2054	1034	2104	1084	260	12.5	1404	694	2054	850	2104	900
XBC9.0/60-125	1404	694	2054	1034	2104	1084	260	12.5	1404	694	2054	850	2104	900
XBC5.4/65125	1274	694	1924	1034	1974	1084	260	12.5	1274	694	1924	850	1974	900
XBC8.8/65-125	1744	694	2394	1034	2444	1084	260	12.5	1744	694	2394	850	2444	900
XBC3.4/70-125	1165	445	1815	785	1865	835	260	12.5	1165	445	1815	555	1865	605
XBC5.8/70-125	1404	694	2054	1034	2104	1084	260	12.5	1404	694	2054	850	2104	900
XBC8.6/70-125	1744	694	2394	1034	2444	1084	260	12.5	1744	694	2394	850	2444	900
XBC4.5/80-125	1274	694	1924	1034	1974	1084	260	12.5	1274	694	1924	850	1974	900
XBC7.6/80-125	1744	694	2394	1034	1244	1084	260	12.5	1744	694	2394	850	2444	900

结构图

型号TYPE	M	D	D1	H	d
JGD2	12	150	130	65	7
JGD3	16	200	170	87	11
JGD4	20	290	260	133	11

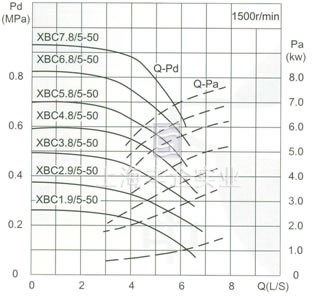

5L/S XBC型性能参数

型号 Type	流量 Capacity (L/S)	压力Pd Pressure (MPa)	配用功率P Motor Power KW	转速n Speed (r/min)	效率η Efficiency (%)	必需汽蚀余量 (NPSH)r (m)
XBC1.9/5-50	5	0.19	2.2	1500	64	1.7
XBC2.9/5-50	5	0.29	4.41	1500	64	1.7
XBC3.8/5-50	5	0.38	4.41	1500	64	1.7
XBC4.8/5-50	5	0.48	8.8	1500	64	1.7
XBC5.8/5-50	5	0.58	8.8	1500	64	1.7
XBC6.8/5-50	5	0.68 0.98	8.8	1500	64	1.7
XBC9.8/5-50	5	0.68 0.98	8.8	1800	64	1.7
XBC7.8/5-50	5	0.78	13.8	1500	64	1.7
XBC11.2/5-50	5	1.12	13.8	1800	64	1.7

流量Capacity：5L/S 压力Pressure：0.19-1.12MPa

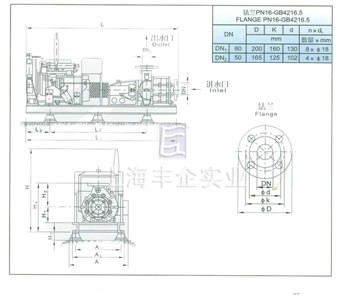

产品结构图1

5L/S XBC型安装尺寸

型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	减震器 Vibration Isolator		泵机重量 Weight (ＫＧ)
型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	型号Type	数量NO.	泵机重量 Weight (ＫＧ)
XBC1.9/5-50	200	200	65	480	485	1039	1060	640	155	216	250	426	JGD2	4	145
XBC2.9/5-50	200	200	65	480	535	1152	1160	740	155	240	340	540	JGD 2	4	200
XBC3.8/5-50	200	200	65	480	535	1210	1218	798	155	240	340	540	JGD2	4	213
XBC4.8/5-50	200	200	65	480	620	1354	1249	829	155	385	485	800	JGD 2	4	286
XBC5.8/5-50	200	200	65	480	620	1412	1307	887	155	385	485	800	JGD 2	4	302
XBC6.8/5-50 9.8	200	200	65	480	620	1470	1365	945	155	385	485	800	JGD 2	4	343
XBC7.8/5-50 11.2	200	200	65	480	880	1930	1700	1330	155	445	505	-	JGD 2	3	516

10L/S XBC型性能参数

型号 Type	流量 Capacity (L/S)	压力Pd Pressure (MPa)	配用功率P Motor Power KW	转速n Speed (r/min)	效率η Efficiency (%)	必需汽蚀余量 (NPSH)r (m)
XBC2.9/10-65	10	0.29	8.8	1500	66	2.1
XBC4.1/10-65		0.41		1800
XBC4.0/10-65	10	0.41	13.8	1500	66	2.1
XBC5.7/10-65		0.57		1800
XBC5.0/10-65	10	0.50	13.8	1500	66	2.1
XBC7.2/10-65		0.72		1800
XBC6.1/10-65	10	0.61	13.8	1500	66	2.1
XBC8.8/10-65		0.88		1800

流量Capacity：10L/S 压力Pressure：0.29-0.88MPa

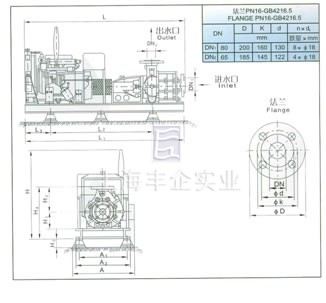

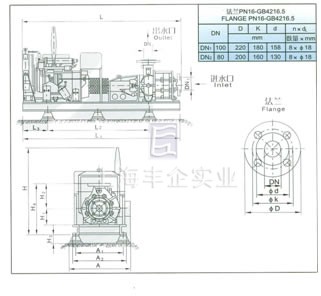

产品结构图2

0L/S XBC型安装尺寸

型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	减震器 Vibration Isolator		泵机重量 Weight (KG)
型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	型号Type	数量NO.	泵机重量 Weight (KG)
XBC2.9/10-65 4.4	200	275	65	555	620	1099	1091	671	155	385	485	800	JGD2	4	277
XBC4.0/10-65 5.7	200	275	65	555	880	1645	1440	1025	155	445	505	-	JGD 2	4	459
XBC5.0/10-65 7.2	200	275	65	555	880	1723	1518	1103	155	445	505	-	JGD2	4	481
XBC6.110-65 8.8	200	275	65	555	880	1801	1596	1181	155	445	505	-	JGD 2	4	503

15L/S XBC型性能参数

型号 Type	流量 Capacity (L/S)	压力Pd Pressure (MPa)	配用功率P Motor Power KW	转速n Speed (r/min)	效率η Efficiency (%)	必需汽蚀余量 (NPSH)r (m)
XBC2.0/15-80	15	0.20	8.8	1500	66	3.2
XBC2.9/15-80		0.29		1800
XBC4.0/15-80	15	0.40	13.8	1500	66	3.2
XBC5.8/15-80		0.58		1800
XBC6.0/15-80	15	0.60	15.3	1500	66	3.2
XBC8.6/15-80		0.86		1800
XBC8.0/15-80	15	0.80	20.6	1500	66	3.2
XBC11.5/15-80		1.15		1800

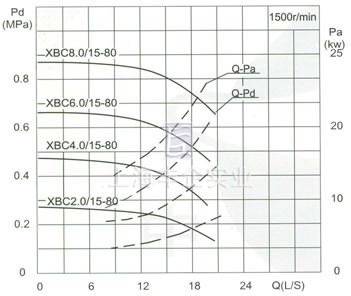

流量Capacity：15L/S 压力Pressure：0.20-1.15MPa

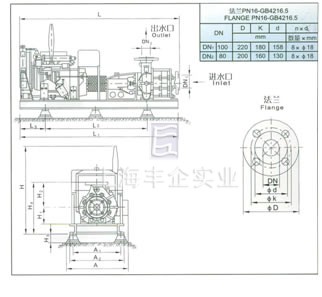

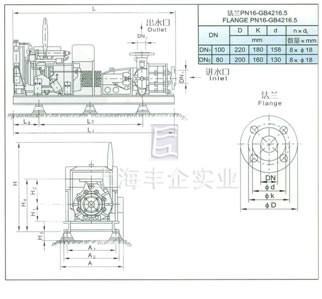

产品结构图3

15L/S XBC型安装尺寸

型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	减震器 Vibration Isolator		泵机重量 Weight (KG)
型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	型号Type	数量NO.	泵机重量 Weight (KG)
XBC2.0/10-65 2.9	200	325	87	625	640	1125	1020	600	180	385	485	800	JGD3	4	265
XBC4.0/15-80 5.8	200	325	87	625	900	1590	1385	965	180	445	505	-	JGD3	4	486
XBC6.0/15-80 8.6	200	325	87	625	900	1685	1480	1060	180	445	505	-	JGD3	4	518
XBC8.0/15-80 11.5	200	325	87	625	900	1780	1575	1155	180	445	505	-	JGD3	4	580

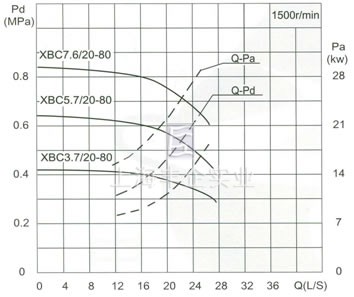

20L/S XBC型性能参数

型号 Type	流量 Capacity (L/S)	压力Pd Pressure (MPa)	配用功率P Motor Power KW	转速n Speed (r/min)	效率η Efficiency (%)	必需汽蚀余量 (NPSH)r (m)
XBC3.7/20-80	20	0.37	13.8	1500	64	4.2
XBC5.3/20-80		0.53		1800
XBC5.7/20-80	20	0.57	20.6	1500	64	4.2
XBC8.2/20-80		0.82		1800
XBC7.6/20-80	20	0.76	28.0	1500	64	4.2
XBC10.9/20-80		1.09		1800

流量Capacity：20L/S 压力Pressure：0.37-1.09MPa

产品结构图4

20L/S XBC型安装尺寸

型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	减震器 Vibration Isolator		泵机重量 Weight (KG)
型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	型号Type	数量NO.	泵机重量 Weight (KG)
XBC3.7/20-80 5.3	200	325	87	625	900	1590	1385	965	180	445	505	-	JGD3	4	486
XBC5.7/20-80 8.2	200	325	87	625	900	1685	1480	1060	180	445	505	-	JGD3	4	548
XBC7.6/20-80 10.9	200	325	87	625	900	1780	1428	1008	180	445	505	-	JGD3	4	590

25L/S XBC型性能参数

型号 Type	流量 Capacity (L/S)	压力Pd Pressure (MPa)	配用功率P Motor Power KW	转速n Speed (r/min)	效率η Efficiency (%)	必需汽蚀余量 (NPSH)r (m)
XBC3.1/25-80	25	0.31	13.8	1500	69	3.6
XBC4.5/25-80		0.45		1800
XBC4.7/25-80	25	0.47	20.6	1500	69	3.6
XBC6.8/25-80		0.68		1800
XBC6.4/25-80	25	0.64	28.0	1500	69	3.6
XBC9.2/25-80		0.92		1800

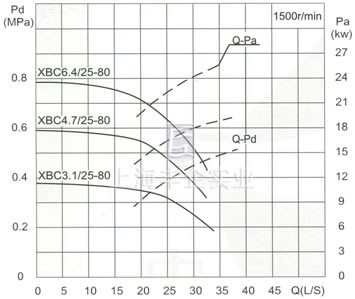

流量Capacity：25L/S 压力Pressure：0.31-0.92MPa

产品结构图5

25L/S XBC型安装尺寸

型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	减震器 Vibration Isolator		泵机重量 Weight (KG)
型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	型号Type	数量NO.	泵机重量 Weight (KG)
XBC3.1/25-80 4.5	200	325	87	625	900	1495	1290	870	180	445	505	-	JGD3	4	447
XBC4.7/25-80 6.8	200	325	87	625	900	1590	1385	965	180	445	505	-	JGD3	4	510
XBC6.4/25-80 9.2	200	325	87	625	900	1885	1675	1225	180	445	505	-	JGD3	4	553

30L/S XBC型性能参数

型号 Type	流量 Capacity (L/S)	压力Pd Pressure (MPa)	配用功率P Motor Power KW	转速n Speed (r/min)	效率η Efficiency (%)	必需汽蚀余量 (NPSH)r (m)
XBC3.7/30-80	30	0.37	20.6	1500	66	2.0
XBC5.3/30-80	30	0.53	20.6	1800	66	2.0
XBC4.9/30-80	30	0.49	28	1500	66	2.0
XBC7.0/30-80	30	0.70	28	1800	66	2.0
XBC5.7/30-100	30	0.57	28	1500	66	2.0
XBC8.2/30-100	30	0.82	28	1800	66	2.0
XBC9.3/30-100	30	0.93	58.8	1500	66	2.0
XBC12.8/30-100	30	1.28	58.8	1500	66	2.0

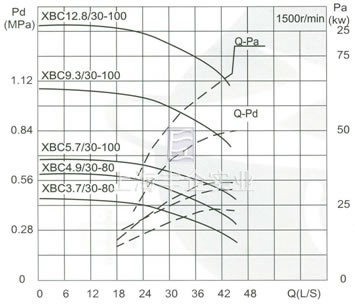

流量Capacity：30L/S 压力Pressure：0.37-1.28MPa

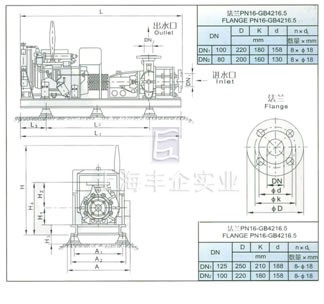

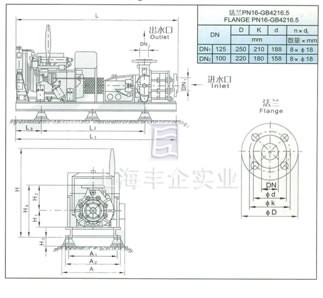

产品结构图6

30L/S XBC型安装尺寸

型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	减震器 Vibration Isolator		泵机重量 Weight (KG)
型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	型号Type	数量NO.	泵机重量 Weight (KG)
XBC3.7/30-80 5.3	200	325	87	625	900	1590	1385	965	180	445	505	-	JGD3	4	510
XBC4.9/30-80 7.0	200	325	87	625	900	1885	1675	1255	180	445	505	-	JGD3	4	553
XBC5.7/30-100 8.2	280	400	87	800	920	1803	1675	1025	300	45	505	-	JGD3	4	583
XBC9.3/30-100	280	400	133	800	1205	2661	1870	1220	300	694	800	777	JGD3	4	1187
XBC12.8/30-100	280	400	133	800	1205	2791	2000	1350	300	694	800	777	JGD3	4	1261

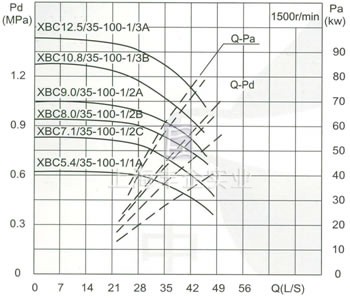

35L/S XBC型性能参数

型号 Type	流量 Capacity (L/S)	压力Pd Pressure (MPa)	配用功率P Motor Power KW	转速n Speed (r/min)	效率η Efficiency (%)	必需汽蚀余量 (NPSH)r (m)
XBC5.4/35-100	35	0.54	31.6	1500	66	2.0
XBC7.7/35-100	35	0.77	31.6	1800	66	2.0
XBC7.1/35-100	35	0.71	40.4	1500	66	2.0
XBC10.2/35-100	35	1.02	40.4	1800	66	2.0
XBC8.0/35-100	35	0.80	58.8	1500	66	2.0
XBC9.0/35-100	35	0.90	58.8	1500	66	2.0
XBC10.8/35-100	35	1.08	58.8	1500	66	2.0
XBC12.5/35-100	35	1.25	73.5	1500	66	2.0

流量Capacity：35L/S 压力Pressure：0.54-1.25MPa

产品结构图7

35L/S XBC型安装尺寸

型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	减震器 Vibration Isolator		泵机重量 Weight (KG)
型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	型号Type	数量NO.	泵机重量 Weight (KG)
XBC5.4/35-100 7.7	280	400	133	800	920	1803	1675	1025	300	445	505	-	JGD4	4	583
XBC7.1/35-100 10.2	280	400	133	800	2040	2390	2530	1880	300	445	505	690	JGD4	4	827
XBC8.0/35-100	280	400	133	800	1205	2661	1870	1220	300	694	800	777	JGD4	4	1196
XBC9.0/35-100	280	400	133	800	1205	2661	1870	1220	300	694	800	777	JGD4	4	1196
XBC10.8/35-100	280	400	133	800	1205	2791	2000	1350	300	694	800	777	JGD4	4	1261
XBC12.5/35-100	280	400	133	800	1205	2791	2000	1350	300	694	800	777	JGD4	4	1261

40/45L/S XBC型性能参数

型号 Type	流量 Capacity (L/S)	压力Pd Pressure (MPa)	配用功率P Motor Power KW	转速n Speed (r/min)	效率η Efficiency (%)	必需汽蚀余量 (NPSH)r (m)
XBC5.3/40-100	40	0.53	34.3	1500	66	2.0
XBC8.8/40-100	40	0.88	58.8	1500	66	2.0
XBC12.0/40-100	40	1.20	73.5	1500	66	2.0
XBC5.2/45-100	45	0.52	34.3	1500	70	2.5
XBC8.5/45-100	45	0.85	58.8	1500	70	2.5
XBC11.8/45-100	45	1.18	88.3	1500	70	2.5

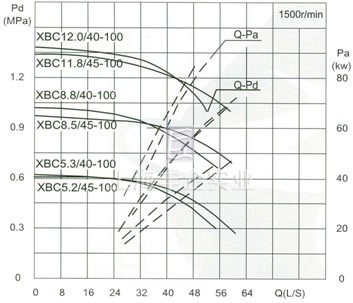

流量Capacity：40/45L/S 压力Pressure：0.53-1.18MPa

产品结构图8

40/45L/S XBC型安装尺寸

型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	减震器 Vibration Isolator		泵机重量 Weight (KG)
型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	型号Type	数量NO.	泵机重量 Weight (KG)
XBC5.3/40-100	280	400	133	800	920	1833	1705	1055	300	445	505	-	JGD4	4	613
XBC8.8/40-100	280	400	133	800	1205	2661	1870	1220	300	694	800	777	JGD4	4	1187
XBC12.0/40-100	280	400	133	800	1205	2791	2000	1350	300	694	800	777	JGD4	4	1261
XBC5.2/45-100	280	400	133	800	920	1833	1705	1055	300	445	505	-	JGD4	4	613
XBC8.5/45-100	280	400	133	800	1205	2661	1870	1220	300	694	800	777	JGD4	4	1187
XBC11.8/45-100	280	400	133	800	1355	2556	2420	1770	300	694	800	795	JGD4	4	1551

50/55 L/S XBC型性能参数

型号 Type	流量 Capacity (L/S)	压力Pd Pressure (MPa)	配用功率P Motor Power KW	转速n Speed (r/min)	效率η Efficiency (%)	必需汽蚀余量 (NPSH)r (m)
XBC3.9/50-100	50	0.39	31.6	1500	70	2.5
XBC5.6/50-100	50	0.56	31.6	1800	70	2.5
XBC6.1/50-100	50	0.61	58.8	1500	70	2.5
XBC8.6/50-100	50	0.86	73.5	1500	70	2.5
XBC11.0/50-100	50	1.10	88.3	1500	70	2.5
XBC4.7/55-100	55	0.47	40.4	1500	69	2.5
XBC6.7/55-100	55	0.67	40.4	1800	69	2.5
XBC7.6/55-100	55	0.76	73.5	1500	69	2.5
XBC10.5/55-100	55	1.05	88.3	1500	69	2.5

流量Capacity：50/55L/S 压力Pressure：0.39-1.05MPa

产品结构图9

50/55 L/S XBC型安装尺寸

型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	减震器 Vibration Isolator		泵机重量 Weight (KG)
型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	型号Type	数量NO.	泵机重量 Weight (KG)
XBC3.9/50-100 5.6	280	400	133	800	920	1803	1675	1025	300	445	505	-	JGD4	4	583
XBC6.1/50-100	280	400	133	800	1205	2661	1870	1220	300	694	800	777	JGD4	4	1187
XBC8.6/50-100	280	400	133	800	1205	2791	2000	1350	300	694	800	777	JGD4	4	1261
XBC11.0/50-100	280	400	133	800	1355	2556	2420	1770	300	694	800	795	JGD4	4	1551
XBC4.7/55-100 6.7	280	400	133	800	2040	2260	2400	1750	300	445	505	690	JGD4	4	753
XBC7.5/55-100	280	400	133	800	1205	2661	1870	1220	300	694	800	777	JGD4	4	1187
XBC10.5/55-100	280	400	133	800	1355	2556	2420	1770	300	694	800	795	JGD4	4	1551

60/65 L/S XBC型性能参数

型号 Type	流量 Capacity (L/S)	压力Pd Pressure (MPa)	配用功率P Motor Power KW	转速n Speed (r/min)	效率η Efficiency (%)	必需汽蚀余量 (NPSH)r (m)
XBC5.1/60-125	60	0.51	40.4	1500	72	3.0
XBC7.3/60-125	60	0.73	40.4	1800	72	3.0
XBC7.4/60-125	60	0.74	73.5	1500	72	3.0
XBC9.0/60-125	60	0.90	73.5	1500	72	3.0
XBC5.4/65-125	65	0.54	58.8	1500	75	3.2
XBC8.8/65-125	65	0.88	88.3	1500	75	3.2

流量Capacity：60/65L/S 压力Pressure：0.51-0.88MPa

产品结构图10

60/65 L/S XBC型安装尺寸

型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	减震器 Vibration Isolator		泵机重量 Weight (KG)
型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	型号Type	数量NO.	泵机重量 Weight (KG)
XBC5.1/60-125 7.3	280	430	133	830	2050	2260	2420	1750	300	445	505	690	JGD4	4	783
XBC7.4/60-125	280	430	133	830	1215	2204	2004	1354	300	694	800	777	JGD4	4	1214
XBC9.0/60-125	280	430	133	830	1215	2204	2004	1354	300	694	800	777	JGD4	4	1214
XBC5.4/65-125	280	430	133	830	1215	2074	1874	1224	300	694	800	777	JGD4	4	1143
XBC8.8/65-125	280	430	133	830	1365	2434	2344	1694	300	694	800	795	JGD4	4	1504

70/80L/S XBC型柴油机消防泵性能参数

型号 Type	流量 Capacity (L/S)	压力Pd Pressure (MPa)	配用功率P Motor Power KW	转速n Speed (r/min)	效率η Efficiency (%)	必需汽蚀余量 (NPSH)r (m)
XBC3.4/70-125	70	0.34	34.3	1500	72	4.5
XBC5.8/70-125	70	0.58	58.8	1500	72	4.5
XBC8.6/70-125	70	0.86	88.3	1500	72	4.5
XBC4.5/80-125	80	0.45	58.8	1500	72	4.5
XBC7.6/80-125	80	0.76	88.3	1500	72	4.5

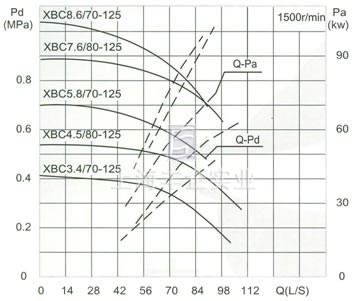

流量Capacity：70/80L/S 压力Pressure：0.34-0.76MPa

产品结构图11

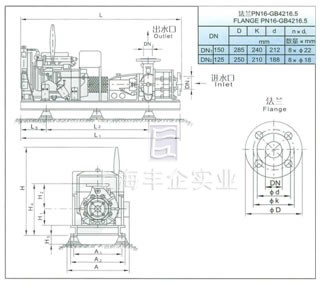

70/80L/S XBC型安装尺寸

型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	减震器 Vibration Isolator		泵机重量 Weight (KG)
型号 Type	H1	H2	H3	H4	H	L	L1	L2	L3	A1	A2	A	型号Type	数量NO.	泵机重量 Weight (KG)
XBC3.4/70-125	280	430	133	830	930	1817	1765	1113	300	445	505	-	JGD4	4	643
XBC5.8/70-125	280	430	133	830	1215	2204	2004	1354	300	694	800	777	JGD4	4	1214
XBC8.6/70-125	280	430	133	830	1365	2434	2344	1694	300	694	800	795	JGD4	4	1504
XBC4.5/80-125	280	430	133	830	1215	1944	1874	1224	300	694	800	777	JGD4	4	1143
XBC7.6/80-125	280	430	133	830	1365	2434	2344	1694	300	694	800	795	JGD4	4	1504

订购注意事项：

XBC系列柴油机消防泵组产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为丰企实业XBC系列柴油机消防泵组说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。

上海丰企实业发展有限公司

XBC系列柴油机消防泵组

水泵产品展示

全部

丰企在线客服

泵阀事业部

电话咨询
