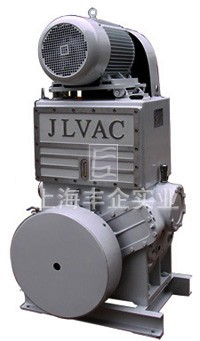

H-150型滑阀式真空泵

H-150型滑阀式真空泵（简称：H-150真空泵）是抽除一般性气体或含有少量可凝性气体（此时应使用气镇阀）及不含 灰尘气体的真空设备，本泵可单独使用，也可作为其它泵的前级泵，该型泵广泛应用于各行各业。 H-150E型泵与原H-150泵相比功耗低，噪音低无振动，占地面积少，外型美观。
本型泵为滑阀式机械真空泵，是抽除一般性气体或含有少量可凝性蒸汽的气体（应使用气镇装置）的真空抽气设备之一。 本型泵的性能规范：几何抽速为150L/S，极限压力为1Pa（8×10-3托）。适用于真空冶炼、真空干燥、真空镀膜、真空浸渍以及其它真空作业上。它可单独使用，也可作为其它真空泵的前级泵使用，但不适用于自一容器抽至另一容器作输送泵用。当抽除含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的、有水的、有尘埃的等气体时，应加附设装置。

H-150型滑阀式真空泵

型号意义

H-150型滑阀式真空泵 型号意义

性能参数表

注：泵的极限压力系指用压缩式真空计测得的非可凝性气体极限分压力。 消耗功率—入口压力曲线

消耗功率—入口压力曲线

抽气速率—入口压力曲线

抽气速率—入口压力曲线

H-150真空泵结构与原理

本型泵主要由泵体、滑阀、偏心轮等组成。

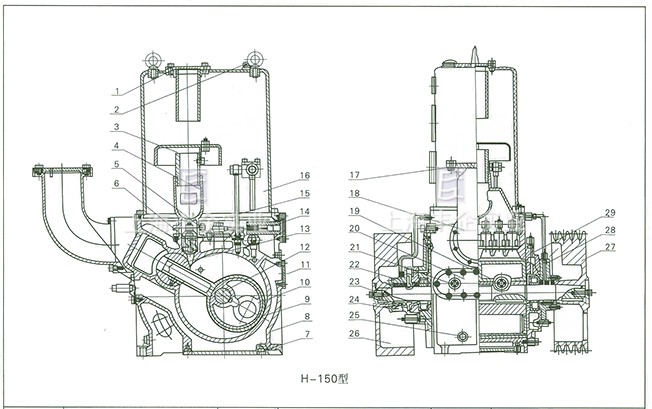

H-150真空泵 结构图

在泵体（1）中装有滑阀（4），在滑阀内装有偏心轮（3），偏心轮由通到泵缸外面的轴（2）带动旋转，轴的中心与泵缸中心是重合的，滑阀的外圆在泵缸的内表面进行滑动。滑阀上部在半圆形的滑阀导轨（5）中自由地上下滑动及左右摆动。因此泵缸被滑阀分为A、B两个室，如上图所示，若轴按逆时针方向旋转时，则A室逐渐扩大，B室逐渐缩小，最后A室变为最大，B室变为最小。
另一方面，滑阀上部是中空的，在A室侧开有长方孔，在A室扩大期间，气体就通过滑阀的中空部分，由长方孔流入泵腔A室内。 当滑阀转向腔的上死点时，原来的B室消失了，A室代替了B室，在原来的A室位置上形成了新的A室。在B室被压缩的最后阶段，被压缩的气体顶开排气阀（6）排出泵外，如此循环不息就形成了泵的工作。
本型泵设有六祖圆盘型排气阀（6）（见结构图），排气阀主要由弹簧和阀片等零件组成，当泵腔内的气体和油从排气阀排出时，经过油箱（16）内的挡油帽（3）进行油气分离，气体排至大气，油经过滤油器（15）过滤，再由油泵（22）汲入，强压输送至小油箱（15），然后才供给轴承、滑阀、泵腔等活动部分，随着泵的运转、被压缩的气体和油又由排气阀排出，因此本型泵的润滑均是自动进行的。泵油除了起润滑密封作用外，还有一个重要的作用，就是当泵抽吸的气体量较少时，排气阀也能进行工作，被压缩的少量气体和油一起顶开排气阀，达到排气之目的。
泵体、甲、乙泵盖、偏心轮、滑阀、滑阀导轨均为高强度铸铁制成，粗加工后经过人工时效处理消除其内应力，并经精密加工，它们共同形成泵的工作室。轴为优质碳素钢制成，中间装有偏心轮，用键固定之，轴的一端装有油泵叶轮，另一端装着泵三角皮带轮，通过三角皮带与电机连接。 泵的转动部分及进气部分的结合面采用橡胶密封圈密封，泵体与泵盖之间用纸垫和107树脂或软性的平面密封胶密封。

订购注意事项：

H-150型滑阀式真空泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为丰企实业H-150型滑阀式真空泵说明书的一部分，供选型参考之用，详细水泵产品使用说明书、CAD图纸、安装尺寸图、水泵重量及详细的工作原理、价格等请来电咨询。
