HQ41X滑道滚球式止回阀

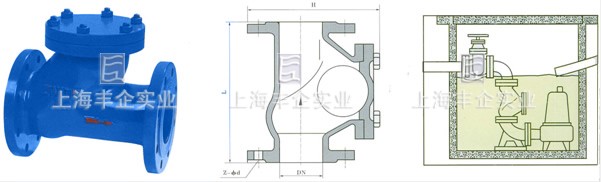

HQ41X滑道滚球式止回阀外形尺寸图
用途及特点
滑道滚球式止回阀采用了橡胶包皮滚球作为止回阀瓣特点，在介质或介质压力的作用下，可在阀体内的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能良好，消声式关闭，不会产生水锤。HQ41X滑道滚球式止回阀的阀体设计采用全水流通道，流量大，阻力小，水头损失比旋启式小50％，水平或垂直安装均可，可用于冷水、热水、工业用水及生活污水管网，HQ41X滑道滚球式止回阀更适合安装在潜水排污泵的进出口，介质温度为0～80℃。
主要技术参数
| 型 号 | 公称压力MPa | 壳体试验 压力MPa |
密封试验 压力MPa |
阀体、阀盖材料 |
| HQ41X-10 | 1.0 | 1.5 | 1.1 | H200 |
| HQ41X-16 | 1.6 | 2.4 | 1.76 |
主要连接尺寸
| 公称通径DN(mm) | L | H |
| 50 | 180 | 185 |
| 65 | 200 | 210 |
| 80 | 260 | 245 |
| 100 | 300 | 280 |
| 125 | 350 | 335 |
| 150 | 400 | 400 |
| 200 | 500 | 495 |
| 250 | 670 | 600 |
| 300 | 830 | 715 |
| 350 | 960 | 820 |
订购注意事项：
HQ41X滑道滚球式止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为止回阀生产厂家上海丰企HQ41X滑道滚球式止回阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
