DRVZ静音止回阀

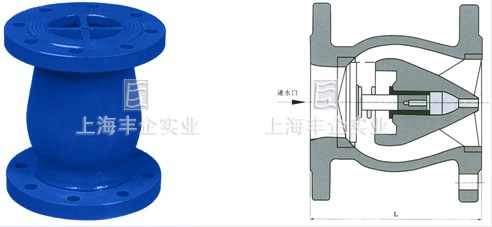

DRVZ静音止回阀外形尺寸图
点用途
DRVZ静音止回阀主要是由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成。DRVZ静音止回阀的内部流道采用流线型设计，压力损失极小，阀瓣启闭行程非常短，停泵时可以快速关闭，防止巨大的水锤声，并具有静音关闭的特点。DRVZ静音式止回阀主要用于给排水、消防、暖通系统，可安装于水泵出口处，以防止倒流及水锤对水泵的损害，有效的保护了水泵的正常的运行。
主要技术参数
| 型 号 | DRVZ-10 | DRVZ-16 | DRVZ-25Q | |
| 公称压力PN(MPa) | 1.0 | 1.6 | 2.5 | |
| 公称通径DN(mm) | 50～350 | |||
| 最高工作压力 (MPa) | 1.0 | 1.6 | 2.5 | |
| 密封试验压力 (MPa) | 1.0 | 1.6 | 2.5 | |
| 壳体试验压力 (MPa) | 1.5 | 2.4 | 3.75 | |
| 主要零件材料 | 阀体、导流体 | 灰铸铁球墨铸铁 | ||
| 阀座、轴承、阀瓣、轴 | 铝青铜或铭不锈钢 | |||
| 弹簧 | 不锈钢 | |||
主要外形尺寸
| 公称通径DN(mm) | L |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 229 |
| 125 | 254 |
| 150 | 268 |
| 200 | 292 |
| 250 | 330 |
订购注意事项：
DRVZ静音止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为止回阀生产厂家上海丰企DRVZ静音止回阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
