JKB 同轴自吸式耐酸碱泵浦

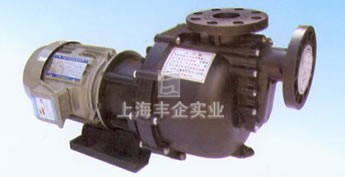

一、特点原理及图片:

(1) JKB-机型编号泵体材质为FRPP, JBP为PVDF
(2) 出口入径40：1-1/2 50：2
(3) 马力01：3Ф 1 HP / 02:3Ф2HP / 03：3Ф3HP / 05：3Ф5HP
(4) 极数-2：2P 4：4P
(5) 橡胶材质 N-NBR E-EPT
(6) B-无舌 A-有舌
(7) L-低扬程 H-高扬程
(8) 轴封材质CCS, CCH, SCH
(9) 频率5-50Hz 6-60Hz

二、说明

1. 本机主体采用FEPP PVDF材质注射成型
2. 本机有自吸功能，自吸力强。有单向阀设计防止泵内液体的回流
3. 适合于大部分酸碱液输送
4. 入口应装有止回阀或逆止阀，防止液体在停机时回流，使泵内液体流失，引起空转损坏
5. 3 口径机种必须使用有舌单向阀才有自吸能力 。

三、 规格参数表（测试流体：水 比重1.0）

型号	曲线		进出口径（mm）	马力 （HP）	相数 （Ф）	极数	全扬程（m）		全流量（L/min）		重量 （Kg）
	50Hz	60Hz					50Hz	60Hz	50Hz	60Hz
JKB-40011L	I	B	40/40	1/2	1	4	7	7.5	185	200	27
JKB-40013L	I	B	40/40	1/2	3	4	7	7.5	185	200	27
JKB-40012L	J	A	40/40	1	3	2	13	16	240	240	26
JKB-40014L	K	C	40/40	1	3	4	7	9	210	270	29
JKB-40022L	L	D	40/40	2	3	2	17	18	280	300	30
JKB-40022H	M	E	40/40	2	3	2	19	22	300	330	30
JKB-40032H	P	H	40/40	3	3	2	25	28	380	365	38
JKB-50032L	N	F	50/50	3	3	2	17	21	410	430	39
JKB-50032H	O	G	50/50	3	3	2	23	29	390	480	42
JKB-50052H	T	S	50/50	5	3	2	26	34	450	550	54
JKB-75052H	R	Q	75/75	7.5	3	2	27	35	800	850	67

四、 零件装配图

编号	名称
1	轴心
2	轴心套筒
3	固定环座
4	固定环
5	轴封护罩
6	转动环
7	伸缩环

编号	名称	编号	名称	编号	名称	编号	名称
1	马达	5	轴封护罩	9	封盖O环	13	单向阀
2	脚架	6	转动环	10	叶轮	14	主体
3	轴心	7	伸缩环	11	叶两螺母	15	自吸筒垫片
4	轴心套筒	8	后封盖	12	中封盖	16	自吸筒

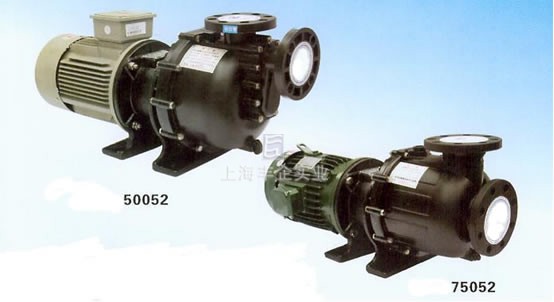

五、JKB-50052、JKB-75052简图

(1) JKB-机型编号泵体材质为FRPP, JBP为PVDF
(2) 出口入径40：1-1/2 50：2 75：3
(3) 马力01：3Ф 1 HP / 02:3Ф2HP / 03：3Ф3HP / 05：3Ф5HP / 75：3Ф7.5HP
(4) 极数-2：2P 4：4P
(5) 橡胶材质 N-NBR E-EPT
(6) B-无舌 A-有舌
(7) L-低扬程 H-高扬程
(8) 轴封材质CCS, CCH, SCH
(9) 频率5-50Hz 6-60Hz

六、性能曲线图

七、安装尺寸图

八、安装尺寸规格参数表

型号	A	B	C	D	E	F	G	J	K
JKB-40011	142	216	320	322	250	663	130	40	138
JKB-40013	142	216	320	322	250	705	130	40	138
JKB-40012	142	216	320	322	250	705	130	40	138
JKB-40014	142	216	320	322	250	705	130	40	138
JKB-40022	142	216	320	322	250	705	130	50	154
JKB-50032	142	216	320	322	250	705	130	50	154
JKB-50052	168	213	272	370	290	783	130	50	154
