A69Y主安全阀

A69Y主安全阀

用途及结构简述　

A69Y主安全阀适应于蒸汽压力P＝10MPa,温度为t=540℃的电站锅炉上使用，防止锅炉介质压力超过允许值，以保证锅炉安全运行。A69Y主安全阀的主要结构特点有1、阀门为双排汽、两端为法兰连接结构。主要由阀体、连接管、缓冲容器、活塞室、阀瓣、阀杆等零件组成。2、当介质压力升高至整定压力时，冲量安全阀打开，介质从脉冲管进入安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭时，阀瓣又自动关闭。3、密封面用钴基硬质合金堆焊而成，阀瓣经热处理，提高了硬度。

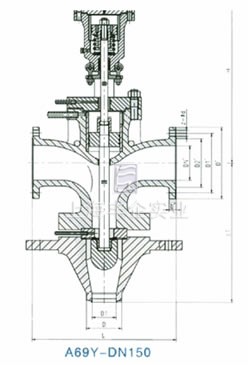

外形及连接尺寸

安装说明

1、A69Y主安全阀门必须垂直安装在设备的最高位置。
2、A69Y主安全阀坚固在支座上，支座承受主安全阀排汽时产生的反作用力。
3、排汽管应用专门吊架，排汽管重量不得加在主安全阀上，A69Y主安全阀与排汽管之间的连接法兰应消除任何的附应加。
4、 排汽管的最低点应考虑疏水，以免排汽时产生水击。

订购注意事项：

A69Y主安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为安全阀生产厂家上海丰企A69Y主安全阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
