ZKM空气煤气安全阀
ZKM空气煤气安全阀
特点
空气煤气安全阀是一种重锤自力式切断阀，它可以根据系统中空气或煤气压力的降低，对煤气管道实现快速切断，防止回火，保证系统的安全。其结构简单、操作方便、安全可靠。主要应用于石化、冶金、轻工等加热燃气管道中。
型 号 ZKM-10
规 格 DN100、150、200
主要技术参数
| 公称通径 mm | 100,150,200 | |
| 公称压力MPa | 1.0 | |
| 温度范围℃ | -20~+60 | |
| 工作压力 Pa |
煤气 | 1500±100 |
| 空气 | 1200 ±100 | |
| 切断压力 Pa | 400~800 | |
| 法兰尺寸 | 按JB78-59 | |
| 法兰型式 | 法兰密封面型式按 JB77-59光滑式 |
|
性能指标
| 密封性 | 气 室 | 应能承受10KPa气压，不得有漏气现象。 |
| 连接处 | ||
| 允许泄漏量 | 15个气泡/min | |
主要零部件材料
| 零件名称 | 材料 |
| 阀体 | QT400-18 |
| 上、下膜盖 | HT200 |
| 滑阀 | H62 |
| 衬套 | H62 |

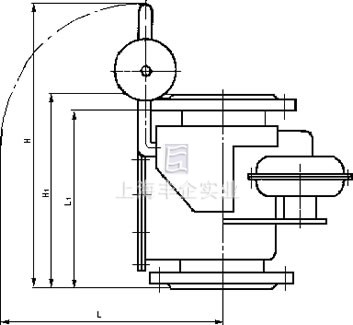

外形尺寸
| 公称通径 | L | L1 | H | H1 |
| 100 | 369 | 250 | 492 | 300 |
| 150 | 395 | 300 | 540 | 350 |
| 200 | 419 | 356 | 604 | 441 |
订购注意事项：
ZKM空气煤气安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为安全阀生产厂家上海丰企ZKM空气煤气安全阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
