A37/A38/A43型双联弹簧式安全阀
A37/A38/A43型双联弹簧式安全阀
用途
双联弹簧式安全阀适用于工作温度≤350℃的空气、蒸汽、水等介质的设备和管路上，作为超压保护装置。双联弹簧式安全阀是在一个Y型接头上装上两个同样规格的A47H、A48Y型安全阀组成，双联弹簧式安全阀的公称通径是指Y型接头进口通径。
相应配对口径
| A37型公称通径DN(mm) | 50 | 80 | 100 | 125 | 150 | |||
| 相应A47H型公称通径DN | 32 | 65 | 80 | 100 | 125 | |||
| A43型公称通径DN(mm) | 50 | 80 | 100 | 125 | 150 | |||
| 相应A47H型公称通径DN | 32 | 50 | 80 | 100 | 125 | |||
| A38型公称通径DN(mm) | 50 | 80 | 100 | 150 | ||||
| 相应A48H型公称通径DN | 32 | 50 | 65 | 100 | ||||

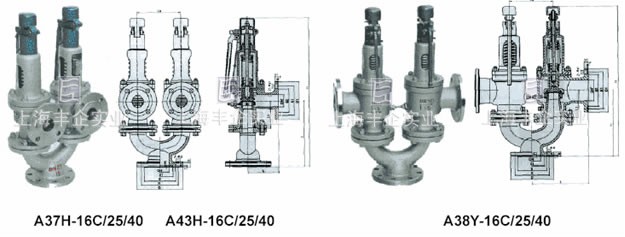

外形及连接尺寸
| 公称通径 DN(mm) |
尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| A 37 型 | |||||
| 50 | 115 | 225 | 165 | 32 | 2×25 |
| 80 | 140 | 310 | 205 | 65 | 2×50 |
| 100 | 160 | 355 | 255 | 80 | 2×65 |
| 125 | 170 | 410 | 260 | 100 | 2×80 |
| 150 | 190 | 430 | 275 | 125 | 2×100 |
| 公称通径 DN(mm) |
尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| A 43 型 | |||||
| 50 | 115 | 225 | 165 | 32 | 2×25 |
| 80 | 135 | 295 | 190 | 50 | 2×40 |
| 100 | 160 | 352 | 255 | 80 | 2×65 |
| 125 | 170 | 410 | 260 | 100 | 2×80 |
| 150 | 190 | 430 | 275 | 125 | 2×100 |
| 公称通径 DN(mm) |
尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| A 38 型 | |||||
| 50 | 115 | 225 | 165 | 40 | 2×20 |
| 80 | 135 | 295 | 190 | 65 | 2×32 |
| 100 | 160 | 365 | 265 | 80 | 2×40 |
| 150 | 195 | 415 | 275 | 125 | 2×65 |
订购注意事项：
A37/A38/A43型双联弹簧式安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为安全阀生产厂家上海丰企A37/A38/A43型双联弹簧式安全阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
