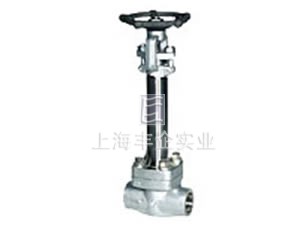

WJ/Z41H/Y锻钢波纹管阀门
WJ/Z41H/Y锻钢波纹管阀门
WJ/Z41H/Y锻钢波纹管阀门 结构图
结构特点
锻钢波纹管阀门有二种阀盖设计形式。第一种是螺栓式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。
主要零件材料
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type A182 F22 | Type A182 F304(L) | Type A182 F316(L) | ||
| 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 闸板 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 4 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 波纹管 | 304 | 304(L) | 316(L) | |
| 6 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 填料 | 柔性石墨 | PTFE | ||
| 8 | 吊紧螺栓/螺母 | A193 B8/A 194 2H | A193 B8/A 194 4 | A193 B8/A194 8 | A193 B8/A194 8M |
| 9 | 填料压板 | A276 420 | A182 F304 | ||
| 10 | 填料压板 | A105N | A182 F304 | ||
| 11 | 阀杆螺母 | A276 420 | |||
| 12 | 手轮 | A197 A182 F304 | |||
| 13 | 加长套 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 14 | 下拖板 | A182 F304 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 15 | 上拖板 | A182 F304 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 16 | 螺钉 | A276 420 | A182 F304 | ||
| 17 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
主要外形尺寸
| NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| 全径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | ||
| L1 | 79 | 79 | 92 | 111 | 120 | 120 | 140 | |
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | |
| H（开） | 220 | 220 | 225 | 244 | 321 | 321 | 347 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | |
| 重量 | 螺栓式 | 3.2 | 3.0 | 4.8 | 7.9 | 11.0 | 16.8 | 25.2 |
| 焊接式 | 3.0 | 2.8 | 4.8 | 7.0 | 9.6 | 13.5 | 20.25 | |
订购注意事项：
WJ/Z41H/Y锻钢波纹管阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为丰企实业WJ/Z41H/Y锻钢波纹管阀门说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
