CQF型工程塑料磁力驱动泵

CQF型工程塑料磁力驱动泵(简称:CQF磁力泵),拥有出色的耐腐蚀能力,过流部件采用高强度的工程塑料、聚四氟乙烯、高纯氧化铝陶瓷、填充聚四氟乙烯、高密度碳等耐腐蚀材料制造,加上无泄露密封结构设计,确保化学流体的安全输送。设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀的特点,上海丰企实业生产制造的磁力驱动泵其性能达到国外同类产品的先进水平.工程塑料磁力驱动泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便.可广泛应用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位抽送酸,碱液,油类,稀有贵重液,镀液,挥发性液体,以及循环水设备配套.特别是易燃,易爆,挥发性液体的抽送。

CQF型工程塑料磁力泵
CQF型工程塑料磁力泵

主要性能参数

流量:0.9-25m3/h
扬程:3-32m
电机功率:0.01-5.5kW
使用温度:≤60℃
材质:增强聚丙烯(PP)

外形安装尺寸

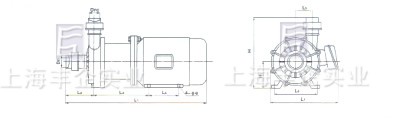

CQ磁力泵外形尺寸图
CQ磁力泵外形尺寸图
型号Type Dn Dnc L1 L2 L3 L4 L5 L6 L7 e H H1
10CQ-3F 12 10 200 40 60 50 25 68 75 6 100 45
14CQ-5F 14 12 215 55 75 70 30 70 110 8 115 56
16CQ-8F 16 16 300 55 110 70 40 90 110 8 136 56
20CQ-12F 25 18 380 65 145 80 50 110 140 8 170 70
25CQ-15F 25 20 460 80 180 100 70 125 255 10 230 95
32CQ-15F 32 25 460 80 180 100 70 125 255 10 230 95
32CQ-25F 32 25 460 80 180 100 70 125 255 10 230 95
40CQ-20F(1.5kw) 40 32 500 80 185 120 70 140 255 10 230 95
40CQ-20F(1.5kw) 40 32 545 75 120   140 290 12 220 100
50CQ-32F 50 40 583 83 235 250 78.5 190 309 12 310 165
65CQ-25F 65 50 700 83       250 319 12 385 210
65CQ-32F 65 50 700 83       250 319 12 385 210

性能参数

型号Type Φ mm 扬程H Head 流量Q Flow 功率KW Power 转速n Rotating Speed 电压v Voltage 工程塑料 engineering plastics
进口inlet 出口 outlet
8CQ-2F 8 6 2 15 0.025 2800 220
10CQ-3F 10 10 3 19 0.025 2800 220
14CQ-5F 14 10 5 20 0.038 2800 220
14CQ-5F 14 10 5 20 0.12 2800 220/380
16CQ-8F 16 12 8 30 0.12 2800 220/380
20CQ-12F 20 14 12 50 0.37 2800 220/380
25CQ-12F 25 20 12 80 0.37 2800 220/380
25CQ-15F 25 20 15 110 1.1 2800 220/380
32CQ-15F 32 25 15 110 1.1 2800 220/380
32CQ-25F 32 25 25 90 1.1 2800 220/380
40CQ-20F 40 32 20 180 1.5/2.2 2800 380
50CQ-25F 50 40 25 240 4 2800 380
50CQ-32F 50 40 32 220 4 2800 380
65CQ-32F 65 50 32 450 5.5 2800 380

订购注意事项:

CQF型工程塑料磁力驱动泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息,仅为丰企实业CQF型工程塑料磁力驱动泵说明书的一部分,供选型参考之用,详细水泵产品使用说明书、CAD图纸、安装尺寸图、水泵重量及详细的工作原理、价格等请来电咨询。
