FHG型反捞式格栅除污机

设备用途

反捞格栅主要用于取水口、泵站前，特别是泥沙沉积量较大的场合，拦截、捞取水中杂物，一般作为中、粗格栅使用。

工作原理及构造

耙固定于链条上，链条沿导轨运行，齿耙从栅条的后部下行，从底部运行至栅条前部，从下向上地将被栅条拦住的漂浮物顺着挡板捞至卸渣口咱，卸入栅渣车中。 反捞格栅主要由架体、牵引链、传动系统、齿耙组合、主栅、副栅、水下导轮组合等组成。

主要特点

1、 齿耙栅后下行，栅前上行捞渣，不会将栅渣带入水下，捞渣彻底。
2、 当底部沉积物（泥砂、碎石）较多时，不会堵耙，避免造成事故。
3、 动作程序可靠，故障率低。
4、 整机调试后出厂，安装方便。
5、 根据用户检修保养的需求，浅渠型格栅可设计成绕水上支点旋转出水面，维护方便。

性能参数及外形尺寸表

项目	耙齿速度		栅条间隙 b (mm)	设备净宽 Bi( mm)	功率（kw)
井宽B (m)	(m/min)				-2.5 5，…
0.8	-5		15、20 25、30 35、40 45、50 55、60 65、70 75、80 85、90 100	700
				9000	11
1.2				1100
15				1400	1.5
1.8				1700
2				1900	2.2
2.2				2100
3				2300
2.4				2900	3
3.5				3400
4.2				4400	4

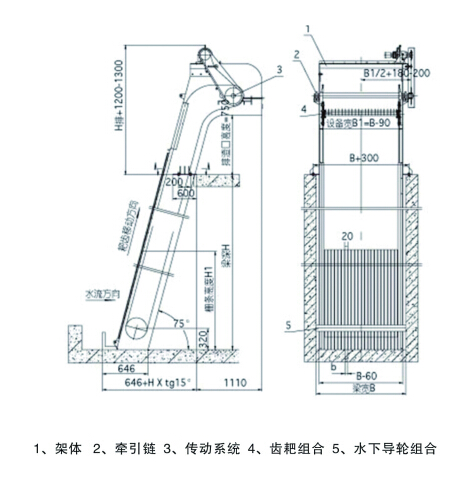

安装示意图

订货说明

1、 注明设备的材质（碳钢或不锈钢），防腐有特殊要求时请注明；
2、 本公司可根据不同用户要求定制其他规格的清渣齿耙，具体细节请与技术部咨询联系。
