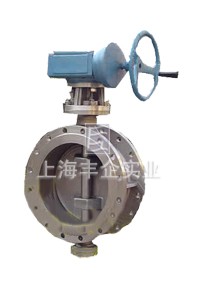

哈氏合金蝶阀

哈氏合金蝶阀

哈氏合金蝶阀产品特点：

哈氏合金蝶阀为三维偏心金属密封结构，密封型式为金属对金属密封，可调换金属密封圈对金属密封、哈氏合金板与高性能四氟（石墨）复合板密封圈对金属密封。本阀的特殊密封系统可保证从超低温到超高温各温度范围都具有高的密封性能。
哈氏合金蝶阀在完全开启时，具有较小的流阻，当开启在大约15度至70度之间时，又能进行灵敏的流量控制，因而在大口经的调节领域。蝶阀的应用非常普遍，并将逐步成为主导阀型。哈氏合金蝶阀阀板的运动带有擦拭性，故大多数可用于带悬浮固体颗粒的介质，依据密封件的强度也可用于粉状和颗粒介质。
三维偏心密封系统加之优化的设计，使阀门开启阻力小。蝶板密封面为一向上凸起的锥形，开启时蝶板圆周面上的各点同时完成脱离密封圈，固体物不是在密封面上堆积。阀门关闭过程通过密封圈的弹性受压来完成，阀体密封与蝶板密封圈之间不存在相卡现象。阀门的密封性能不受温度变化的影响。

规格参数

压力等级：PN1.0-4.0Mpa　Class150-300Lb
公称通径：DN50-DN1200　 　2"-48"
驱动方式：气动、蜗轮蜗杆、液动、电动
适用介质：强腐蚀性介质。

技术规范

设计标准：GB/T12238、JB/T8527、MSS SP-68、API609
结构长度：GB/T12221、API6D、ASME B16.10...........
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API598.............

主体材料

Hastelloy C276、Hastelloy G30、Hastelloy C4、Hastelloy C22、 Hastelloy B、CW-6M、CW-12M、CW-7N、N-7M、CX2MW、CW-2M

订购注意事项：

哈氏合金蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为丰企实业哈氏合金蝶阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
