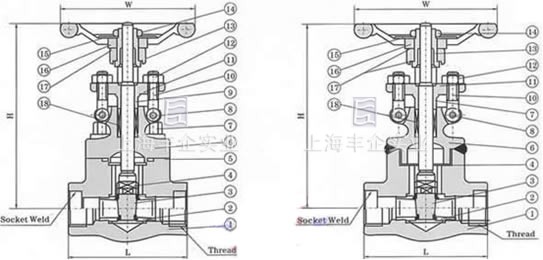

Z61/41H/X锻钢闸阀 结构图
特点及优点
1、锻钢阀门适用于公称压力为PN2.5、4.0、10.0、14.0、25.0Mpa，公称通径为DN10～50mm的中高温、中高压阀门。适用介质为水、氮氢混合气体、尿素以及甲胺液等。
2、阀杆与阀杆螺母为梯形螺纹传动，螺纹符合GB5796的规定。阀杆头部设计有锥形的上密封面，当阀门全开时与阀盖的上密封座严密吻合，无外泄漏。
3、阀体、阀盖等承压件采用整体锻造（胎模型锻），阀体法兰也可采用焊接形式。阀门的连接形式有法兰连接、承插焊连接和内螺纹连接。
4、阀座与阀体的连接有螺纹连接、焊接、在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成。堆焊层厚度大于等于2mm。
5、对于公称压力大于15.0Mpa的锻钢阀门采用压力自紧式密封结构，填料箱及闸板均采用整体锻造加工，保证受压强度。
设计与制造标准
设计与制造：ANSIB16.34 API600 API602
法兰尺寸：ANSIB16.5
压力温度：ANSIB1.20.1
结构长度：ANSIB16.10
对焊连接尺寸：ANSIB16.11
检验与试验：API598
安装尺寸及重量
| ANSI 150Lb | ||||||||
| NPS | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | - | - | 108 | 117 | 127 | 140 | 165 | 178 |
| L1 | 79 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| H | 169 | 169 | 169 | 193 | 230 | 246 | 283 | 330 |
| D0 | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
| Wt | - | - | 5 | 6.1 | 8.4 | 14.3 | 15.4 | 22.7 |
| Wt1 | 2.2 | 2.4 | 2.4 | 2.4 | 4.8 | 6.1 | 7.2 | 11.2 |
| ANSI 300Lb | ||||||||
| NPS | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | - | - | 140 | 152 | 165 | 178 | 190 | 216 |
| L1 | 79 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| H | 169 | 169 | 169 | 193 | 230 | 246 | 283 | 330 |
| D0 | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
| Wt | - | - | 5.2 | 6.3 | 8.6 | 14.5 | 15.6 | 22.8 |
| Wt1 | 2.2 | 2.4 | 2.4 | 2.4 | 4.8 | 6.1 | 7.2 | 11.2 |
| ANSI 600Lb | ||||||||
| NPS | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | - | - | 165 | 190 | 216 | 229 | 241 | 292 |
| L1 | 79 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| H | 169 | 169 | 169 | 193 | 230 | 246 | 283 | 330 |
| D0 | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
| Wt | - | - | 5.9 | 7.5 | 10.2 | 16.7 | 17.4 | 28.7 |
| Wt1 | 2.2 | 2.4 | 2.4 | 2.4 | 4.8 | 6.1 | 7.2 | 11.2 |
| ANSI 800Lb | ||||||||
| NPS | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L1 | 79 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| H | 169 | 169 | 169 | 193 | 230 | 246 | 283 | 330 |
| D0 | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
| Wt1 | 2.2 | 2.4 | 2.4 | 2.4 | 4.8 | 6. | ||
订购注意事项：
Z61/41H/X锻钢闸阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为丰企实业Z61/41H/X锻钢闸阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
