Q11N高压内螺纹球阀
Q11N高压内螺纹球阀
产品特征
公称压力：10-32MPa
适用温度范围：-20～150℃
适用介质：水、油、气及某些腐蚀性液体。
螺纹类型：G·NPT.BSPT.BSP.DIN259/2999
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构

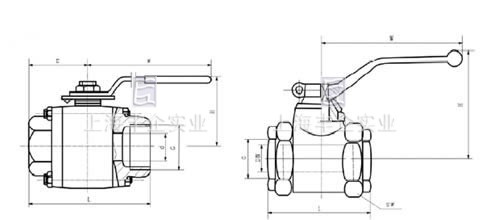

Q11N高压内螺纹球阀结构图
PN1.6 MPa主要连接尺寸及重量
|
公称通径 DN（mm） |
Q11N-100/160、Q11N-100/160P | Q11N-320、Q11N-320P | |||||||||
| 管螺纹 G |
尺寸（mm） | 管螺纹 G |
尺寸（mm） | ||||||||
| d | L | H | W | E | H | W | SW | L | |||
| 6 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | 70 |
| 10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | |
| 15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 1/2 | 68 | 130 | 41 | 85 |
| 20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 3/4 | 77 | 180 | 46 | 95 |
| 25 | 1 | 21 | 105 | 59.5 | 146 | 52.5 | 1 | 82 | 180 | 55 | 105 |
| 32 | 1 1/4 | 25 | 120 | 64.5 | 146 | 60 | 1 1/4 | 115 | 300 | 70 | 120 |
| 40 | 1 1/2 | 32 | 130 | 76 | 254 | 65 | 1 1/2 | 120 | 300 | 80 | 130 |
| 50 | 2 | 38 | 150 | 81 | 254 | 75 | 2 | 130 | 300 | 100 | 150 |
主要零件材料
| 零件名称 | 阀体 | 球体 | 阀杆 | 密封圈 |
| Q11N-100C Q11N-160C Q11N-320C |
35/45 | 1Cr18 | 1Cr18Ni9Ti | 尼龙 |
| Q11N-100P Q11N-160P Q11N-320P |
304/1Cr18Ni9Ti | 304/1Cr18Ni9Ti | ||
| Q11N-100R Q11N-160R Q11N-320R |
316/1Cr18Ni12Mo2Ti | 316/1Cr18Ni9Ti | ||
订购注意事项：
Q11N高压内螺纹球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及球阀产品结构等信息，仅为球阀生产厂家上海丰企Q11N高压内螺纹球阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
