三通钛球阀

产品特点

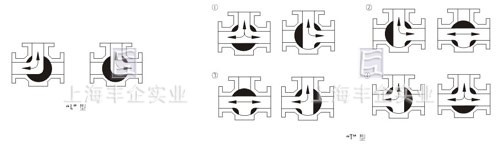

三通钛球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通钛球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
上海丰企阀门生产的三通钛球阀能否抵抗工作环境介质的腐蚀，关键在于其表面的“钝性氧化薄膜”在腐蚀介质中的化学稳定性。对于中性，氧化性，弱还原性介质环境“钝性氧化薄膜”本身就有着很好的稳定性。

规格参数

压力等级： PN1.6-4.0Mpa　Class150-300Lb
公称通径： DN15-DN300　 　1/2"-12"
驱动方式： 手柄、蜗轮蜗杆、气动、液动、电动
相对应的三通钛球阀型号：Q44F-16Ti、Q44F-25Ti、Q44F-40Ti、Q45F-16Ti、Q45F-25Ti、Q45F-40Ti、Q344F- 16Ti、Q344F-25Ti、Q344F-40Ti、Q345F-16Ti、Q345F-25Ti、Q345F-40Ti、Q644F-16Ti、 Q64F-25Ti、Q644F-40Ti、Q645F-16Ti、Q645F-25Ti、Q645F-40Ti、Q944F-16Ti、Q944F- 25Ti、Q944F-40Ti、Q945F-16Ti、Q945F-25Ti、Q945F-40Ti、Q44F-150LB(Ti)、Q44F- 300LB(Ti)、Q345F-150LB(Ti)、Q645F-150LB(Ti)、Q945F-150LB(Ti)
适用介质： 氧化性腐蚀介质。

技术规范

设计标准：GB/T12237、ASME B16.34
结构长度：GB/T12221、、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API598

主体材料

阀体、阀盖：TA1、TA2、TA10、Gr2、Gr3
球体：TA1、TA2、TA10、Gr2、Gr3
阀杆：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
密封圈：PTFE、RPTFE、PPL、PEEK.......

订购注意事项：

三通钛球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为丰企阀门三通钛球阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
