DYH971F46电动衬氟调节蝶阀
产品特点
DYH971F46电动衬氟调节蝶阀有开关型和智能型二种，蝶阀与YHR执行机构配套，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
产品简图

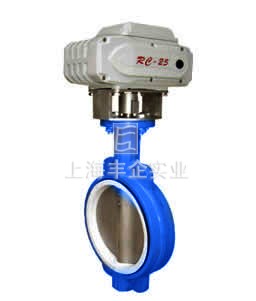

电动衬氟调节蝶阀
主要技术参数和性能指标
阀体
公称通径50～400mm
公称压力PN1.0，1.6，2.5MPa
连接形式法兰式按JB/T78－59 JB79－59对夹式法兰连接
材 料HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 衬四氟
介质温度常温型：-20～+200 散热型：-40～+450
阀内组件
阀芯形式阀板
流量特性直线特性或等百分比特性
材 料HT200 ZG25I 1Cr18Ni9Ti衬橡胶衬四氟乙烯
执行机构
类型可选用PS系列、3810、DTR系列电子式角行程执行机构。
技术参数和性能请参阅对应的执行机构与阀门定位器说明书。
订货须知
1.产品型号与名称
2.公称通径DN(mm)
3.公称压力
4.流量特性
5.阀体材质
6.额定流量系数
7.介质种类和温度范围
8.阀前后压力（压差）
9.电源电压和控制信号
10.其它特殊要求
结构
电动衬氟调节蝶阀 结构1
电动衬氟调节蝶阀 结构2
规格参数表
公称通径DN |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 流量系数（Kv） | 110 | 180 | 232 8 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 503 |
| 动作范围 | 0－90o | ||||||||||
| 允许压差△P | 小于公称压力（1.6MPa） | ||||||||||
| 泄漏量Q | 按GB/T4213－92，为Kv值的10-4 | ||||||||||
| 环境温度oC | －20～60oC | ||||||||||
| 基本误差 | ±2.5 | ||||||||||
| 回差 | ±2.5 | ||||||||||
| 死区 | 1 | ||||||||||
| 可调范围 | 250:1 350:1 | ||||||||||
| 配用执行机构 | YHR—05 10PSQ101381RSA－05 | YHR— 20PSQ201381RSC－30 | YHR－40PSQ501381RSC－50 | YHR－60PSQ701 | |||||||
尺寸
公称通径DN |
L阀度 | H | H1 | D2 | Z-фd | D1 | L1 | L2 |
| 50 | 43 | 452 | 80/112 | 120/125 | 4-18 | 165 | 208 | 120 |
| 65 | 46 | 475 | 88/115 | 136/145 | 4-18 | 185 | 208 | 120 |
| 80 | 46/49 | 516 | 96/120 | 160 | 8-18 | 200 | 208 | 120 |
| 100 | 52/56 | 551 | 115/140 | 185 | 8-18 | 220 | 208 | 120 |
| 125 | 56/64 | 566 | 128/170 | 210 | 8-18 | 220 | 208 | 120 |
| 150 | 56/70 | 606 | 140/180 | 240 | 8-22 | 285 | 256 | 156 |
| 200 | 60/71 | 731 | 175/210 | 295 | 8-22 | 340 | 256 | 156 |
| 250 | 68/76 | 778 | 202/240 | 355 | 12-22 | 395/405 | 256 | 156 |
| 300 | 78/83 | 830 | 242/290 | 410 | 12-22 | 445/460 | 256 | 156 |
| 350 | 78/92 | 996 | 266/320 | 470 | 16-22 | 505/520 | 346 | 156 |
| 400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 | 156 |
注：表中数据XX/XX，“H1”为软密封/硬密封；“D1、D2”为压力1.0Mpa/1.6Mpa
外形尺寸
公称通径DN |
L阀厚 | H | H1 | D2 | D1 | Z-фd | L1 | L2 |
| 50 | 108 | 539 | 825/112 | 165 | 125 | 4-18 | 208 | 120 |
| 65 | 112 | 554 | 925/115 | 185 | 145 | 4-18 | 208 | 120 |
| 80 | 114 | 569 | 100/120 | 200 | 160 | 8-18 | 208 | 120 |
| 100 | 127 | 614 | 110/138 | 220 | 180 | 8-18 | 208 | 120 |
| 125 | 140 | 649 | 125/164 | 250 | 210 | 8-18 | 208 | 120 |
| 150 | 140 | 725 | 1425/175 | 285 | 240 | 8-22 | 256 | 156 |
| 200 | 152 | 835 | 170/208 | 340 | 295 | 8-22/2-22 | 256 | 156 |
| 250 | 165 | 890 | 1925/243 | 395/405 | 350 | 12-22/12-26 | 256 | 156 |
| 300 | 178 | 995 | 2225/283 | 445/460 | 400 | 12-22/12-26 | 256 | 156 |
| 350 | 190 | 1155 | 2525/310 | 505/520 | 460 | 16-22/16-26 | 346 | 156 |
| 400 | 216 | 1225 | 2825/340 | 565/580 | 515 | 16-26/16-30 | 346 | 156 |
注：表中数据XX/XX，“H1”列为软密封/硬密封；“D2、Z-фd”列表示压力1.0MPa/1.6MPa
订购注意事项：
DYH971F46电动衬氟调节蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为丰企实业DYH971F46电动衬氟调节蝶阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
