ZDSG型电动隔膜调节阀
产品特点：
ZDSG型直行程电动调节隔膜阀具有结构简单、流路阻小、流通力较同口径 的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用PSL系列 电动执行机构组成。电动执行机构内有伺服系统，无需另配服放大器，有输入控制信号（4-20MA或1-5VDC）及单相电源即可控制运转，实现对压力、流 量、温度、液位等参数的调节。

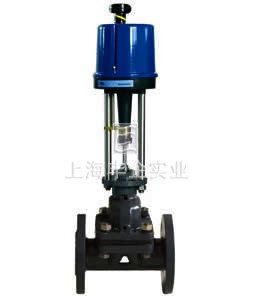

产品简图
电动隔膜调节阀
技术参数和性能指标
公称通径（mm）15 20 25 32 40 50 65 80 100
流量系数Kv8 12 16 28 60 68 90 160 300
公称压力MPa1.0
配用执行机构 PSL202 PSL 204 PSL 208 PSL 210
行程（mm）10 16 25 40
允许压差MPa1.0
执行机构PSL智能型直行程执行机构、3810电动执行机构，详细资料请参阅对应执行机构
电源220V±10%50Hz
防护等级IP65基本误差：±1.0%
死区≤±1.0%回差：≤±1.0%
结构
电动隔膜调节阀 结构图
订货须知
1.产品型号与名称
2.公称通径DN(mm)
3.公称压力
4.流量特性
5.阀体材质
6.额定流量系数
7.介质种类和温度范围
8.阀前后压力(压差)
9.电源电压和控制信号
10.其它特殊要求
外形尺寸及重量
公称通径（mm） |
H1（mm） | L（mm） | H（mm） | 重量（Kg） |
| 15 | 47.5 | 140 | 578 | 15.5 |
| 20 | 52.5 | 145 | 578 | 16.5 |
| 25 | 57.5 | 155 | 578 | 17.5 |
| 32 | 67.5 | 165 | 587 | 22 |
| 40 | 72.5 | 190 | 602 | 24 |
| 50 | 80 | 210 | 642 | 31 |
| 65 | 90 | 240 | 650 | 54 |
| 80 | 97.5 | 270 | 655 | 59 |
| 100 | 107.5 | 335 | 737 | 73 |
阀体衬里和隔膜材料的组合
阀体材料 |
衬里材料 | 隔膜材料 | 使用温度 | 适用场合 |
| 铸铁 | 无 | 氯丁橡胶 | 0~+65℃ | 无腐蚀性介质，水及研磨剂；泥浆类介质 |
| HT20-40 | 聚三氟氯乙烯 | 氟橡胶 | -20~+150℃ | 强酸，强碱，强氧化剂和一般有机溶剂，不适用于泥浆介质 |
| 铸不锈钢 ZG1Cr18Ni9Ti |
无 | 氟橡胶 | -20~+200℃ | 一般酸、碱有机溶剂介质 |
型号编制说明
Z |
D | S | G | 40 | P | G |
| 自控阀门 | 执行机构类型： | 位移特征： | 阀门结构： | 公称压力： | 阀体材质： | 温度类型： |
| D：表示PS系列 | S：表示直行程 | 表示隔膜阀 | 6：表示0.6MP | C：表示碳钢 | G：表示中温型 常温省略 |
|
| R：表示3810系列 | 10：表示1.0MP | P：表示不锈钢 铸铁省略 |
订购注意事项：
ZDSG型电动隔膜调节阀（控制阀）产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为调节阀（控制阀）生产厂家上海丰企ZDSG型电动隔膜调节阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
