V230Y2122型自力式微压调节阀
产品概述：
V230Y2122型自力式微压调节阀主要由控制阀，执行器和指挥器组成，是一种无需外加能源，利用被调介质自身压力为动力源，进行自动调节压力恒定的节能型产品，上海丰企实业生产的自力式微压调节阀控制的调节精度高，比一般自力式调压高一倍左右，适合在控制精度要求较高的场合。（B）控制阀后压力 （K）控制阀前压力

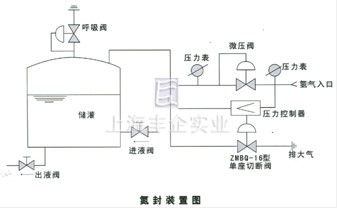

产品及安装简图
自力式微压调节阀
自力式微压调节阀 结构图1
自力式微压调节阀 结构图2
主要零件材料：
阀 体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12MoTi
阀 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 杆：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜 盖：A3、1Cr18Ni9Ti
膜 片：丁腈橡胶、耐油橡胶、氟橡胶
主要技术参数：
| 公称通径DN(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | |||
| 阀座直径(mm) | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 额定流量系数Kv | 3.2 | 5 | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
| 压力调节范围Kpa | 0.5～5.5、 5～10、 9～14、 13～19、18～24、24～28 27～33、 31～38、 36～44、 42～51、 49～58、 56～66 | |||||||||
| 公称压力PN(Mpa) | 1.0 1.6 | |||||||||
| 被调介质温度 | ≤80 | |||||||||
| 调节精度（％） | ±10 | |||||||||
| 允许泄漏量 | 10-4×阀额定容量 | |||||||||
主要外形尺寸
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| A | 395 | |||||||
| H | 680 | 690 | 710 | 720 | 735 | 797 | 837 | 1050 |
| L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 |
| 法兰标准 | GB：1.6、2.5、4.0Mpa ANSI：150、 JIS：10K | |||||||
注：本表法兰距离以PN16为依据
订购注意事项：
V230Y2122型自力式微压调节阀（控制阀）产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为调节阀（控制阀）生产厂家上海丰企V230Y2122型自力式微压调节阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
