300X缓闭止回阀

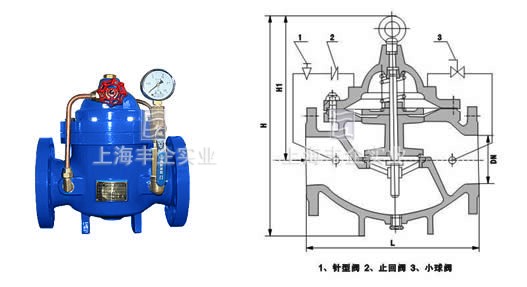

300X缓闭止回阀外形尺寸图
描述
300X缓闭止回阀是安装在高层建筑给水系统以及 其他给水系统的水泵出口处、防止介质倒流、水锤及 水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠 性、并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机 启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。
主要尺寸
| 公称通径DN(mm) | 尺寸(mm) | |||||
| L | A1 | A | H1 | H | F | |
| 20 | 150 | 200 | 282 | 106 | 172 | 116 |
| 25 | 160 | 200 | 282 | 106 | 172 | 116 |
| 32 | 180 | 200 | 282 | 106 | 172 | 116 |
| 40 | 200 | 210 | 320 | 137 | 225 | 168 |
| 50 | 203 | 210 | 320 | 137 | 225 | 168 |
| 65 | 216 | 215 | 330 | 145 | 270 | 180 |
| 80 | 241 | 220 | 330 | 178 | 289 | 210 |
| 100 | 292 | 230 | 410 | 232 | 375 | 284 |
| 125 | 330 | 245 | 420 | 286 | 420 | 310 |
| 150 | 356 | 260 | 420 | 318 | 450 | 370 |
| 200 | 495 | 280 | 430 | 413 | 722 | 463 |
| 250 | 622 | 300 | 450 | 502 | 769 | 525 |
| 300 | 698 | 320 | 460 | 600 | 906 | 625 |
| 350 | 787 | 340 | 470 | 637 | 1480 | 705 |
| 400 | 914 | 360 | 480 | 677 | 1027 | 778 |
| 450 | 978 | 360 | 480 | 677 | 1027 | 778 |
| 500 | 978 | 410 | 780 | 750 | 1110 | 690 |
| 600 | 1230 | 456 | 888 | 850 | 1286 | 785 |
订购注意事项：
300X缓闭止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为止回阀生产厂家上海丰企300X缓闭止回阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
