H41N氨用升降式止回阀

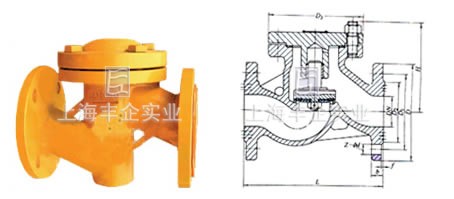

H41N氨用升降式止回阀外形尺寸图
用途
该阀门阀瓣利用流体压差和自身的重量实现升降，适用于大部分的罐内水平管路上，自动阻止介质逆流，保护上游设备。
主要设计参数
设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN200mm
公称压力：PN1.6、2.5、4.0MPa
主要性能参数
| 公称压力 | 壳体试验 | 密封试验 | 适用介质 | 适宜温度 |
| 2.5 | 3.75 | 2.75 | 氨气、天然气等 | -40~+80℃ |
| 4.0 | 6.0 | 4.4 |
主要零件材料
| 阀体、盖板 | 阀瓣 | 密封面 |
| WCB | 碳钢 | 不锈钢和尼龙 |
主要外形尺寸
| 公称通径 DN(mm) |
H41N-25型主要尺寸（mm） | 重量 | ||||||||
| L | D | D1 | D2 | b | f | Z-фd | H | D3 | (kg) | |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 100 | - | 5 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 105 | - | 7 |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 115 | 100 | 9 |
| 32 | 190 | 135 | 100 | 78 | 18 | 2 | 4-18 | 120 | 120 | 10 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 140 | 135 | 15 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 | 150 | 150 | 20 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 160 | 175 | 25 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | 175 | 200 | 32 |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 200 | 230 | 57 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 230 | 273 | - |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-25 | 265 | 330 | - |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-25 | 300 | 365 | |
订购注意事项：
H41N氨用升降式止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为止回阀生产厂家上海丰企H41N氨用升降式止回阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
