电站抽气止回阀

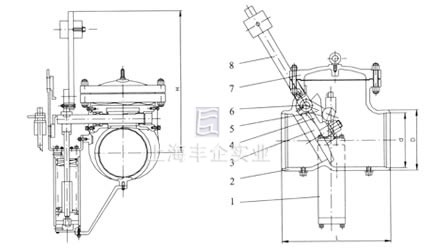

电站抽气止回阀外形尺寸图

用途

该阀用于电厂或热电厂抽气系统，或其它系统的蒸汽和水等非 腐蚀性介质管道上，防止汽轮机组成在突然甩负荷时汽轮机内的压 力突然降低，抽汽管和各加热器内蒸汽倒流进入汽轮机内造成汽轮叶片打碎，毁坏汽轮发电机的恶性事故，并防止加热器系统管道泄 漏使水从抽汽管路进入汽轮机内而发生水击事故，以保护汽轮机的安全运行。作为防止介质逆流的装置，该阀能在0．5秒内快速紧密的 关闭，确保在给水加热器出现水位超高时，气动装置部件接到液体逆流信号后，将汽累机迅速隔开，给汽轮机或抽气系统以最大保护。

结构特点

1、密封面堆焊Crl3系不锈钢或钴基硬质合金，有良好的耐磨性，密封性能稳定可靠。
2、当介质正向流动时，气缸下腔进气，与重锤共同作用，使阀瓣平衡地处在全开位置。当介质反向流动时，气缸活 塞下腔迅速泄压，阀瓣在0．5秒内快速关阀。
3、重锤通过加长杆和拨叉作用于销轴，用以平衡和摇杆的重力矩，防止水锤现象的发生。当介质正向流动时，有助 于打开阀门，并在运行中保持阀门的平稳和减少振动。

主要零件材料

主要性能规范

使用范围

订购注意事项：

电站抽气止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为止回阀生产厂家上海丰企电站抽气止回阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
