HH47蝶式缓冲止回阀

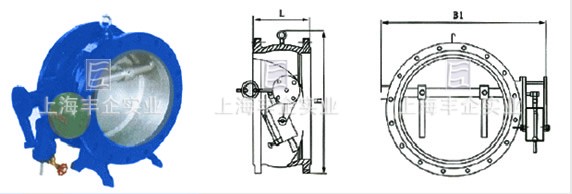

HH47蝶式缓冲止回阀外形尺寸图
原理特点
蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流，自动消除破坏性水锤，从而保证水泵和管路不受损坏。蝶式缓冲止回阀主要同阀体、阀瓣、缓冲装置和微量调节阀组成。蝶式缓冲止回阀具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，H47X、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀是工业用水和城市排污的优先产品。
主要技术参数
- 公称压力：1.0～2.5MPa
- 公称通径：40～1400mm
- 介质：水、油品、海水、污水
- 适用温度：0～80℃（如需要，可达200℃）
- 法兰标准：GB/T 17241.6 GB/T9113
- 试验标准：GB/T 13927 AP1598
典型安装图

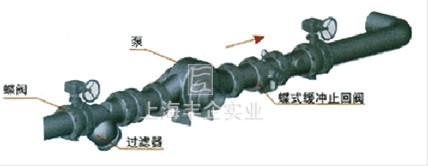

HH47蝶式缓冲止回阀典型安装图
主要零件材料
| 零件名称 | 阀体 | 蝶板 | 密封圈 | 阀杆 | 填料 |
| 材料 | 灰铸铁、碳钢 | 灰铸铁、铸钢、球墨铸铁 | 丁腈耐油橡胶、氯丁橡胶 | 不锈钢 | 聚四氟乙烯 |
主要尺寸及重量
| DN(㎜) | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
| L | 230 | 250 | 270 | 290 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 |
| H | 550 | 630 | 690 | 780 | 860 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 |
| B1 | 540 | 600 | 650 | 710 | 770 | 900 | 1090 | 1200 | 1320 | 1420 | 1550 | 1780 | 2000 |
订购注意事项：
HH47蝶式缓冲止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为止回阀生产厂家上海丰企HH47蝶式缓冲止回阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
