H72对夹升降式止回阀

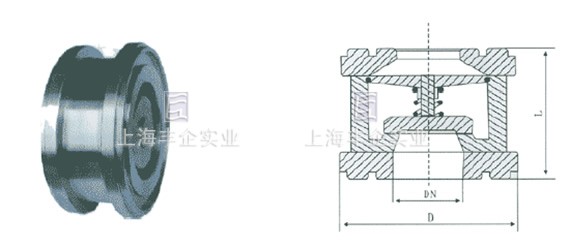

H72对夹升降式止回阀外形尺寸图
特点用途
H72对夹升降式止回阀由阀体、阀瓣、弹簧等组成，可以水平或垂直安装于多种管路系统，防止介质倒流作用，H72对夹升降式止回阀具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。H72对夹升降式止回阀广泛适用于各类流体介质的管道防止回流
主要外型尺寸
| 公称 压力 | 1.0MPa1.6 MPa | 2.5 MPa | 4.0 MPa | ||||||
| 公称 通径 DN（mm） | 尺寸（mm） | 重量 （㎏） | 尺寸（mm） | 重量 （㎏） | 尺寸（mm） | 重量 （㎏） | |||
| L | D | L | D | L | D | ||||
| 15 | 35 | 52 | 1.0 | 35 | 52 | 1.0 | 35 | 52 | 1.0 |
| 20 | 38 | 62 | 1.5 | 38 | 62 | 1.5 | 38 | 62 | 1.5 |
| 25 | 44 | 72 | 2.1 | 44 | 72 | 2.1 | 44 | 72 | 2.1 |
| 32 | 50 | 83 | 3.0 | 50 | 83 | 3.0 | 50 | 83 | 3.0 |
| 40 | 57 | 93 | 4.0 | 57 | 93 | 4.0 | 57 | 93 | 4.0 |
| 50 | 63 | 108 | 5.0 | 63 | 108 | 5.0 | 63 | 108 | 5.0 |
| 65 | 68 | 128 | 6.0 | 68 | 128 | 6.0 | 68 | 128 | 6.0 |
| 80 | 72 | 142 | 7.1 | 72 | 142 | 7.1 | 72 | 142 | 7.1 |
| 100 | 84 | 162 | 9.2 | 84 | 168 | 9.2 | 84 | 168 | 10 |
| 125 | 115 | 192 | 12.5 | 115 | 194 | 12.5 | 115 | 194 | 14.0 |
| 150 | 136 | 218 | 22 | 136 | 224 | 22 | 136 | 224 | 23.5 |
| 200 | 171 | 273 | 35 | 171 | 284 | 37 | 171 | 291 | 39 |
订购注意事项：
H72对夹升降式止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为止回阀生产厂家上海丰企H72对夹升降式止回阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
