H12X黄铜立式升降式止回阀

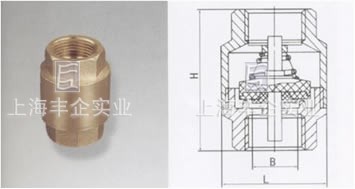

H12X黄铜立式升降式止回阀外形尺寸图
技术规范
型号：H12X-10T
公称压力：1.6MPa
工作介质：水,油，气
工作温度：t≤100℃
圆柱管螺纹符合ISO228标准
规格尺寸
| DN | SIZE | L | B | H |
| 15 | 1/2 | 33 | 16 | 48 |
| 20 | 3/4 | 41 | 21 | 54 |
| 25 | 1 | 48 | 27 | 60 |
订购注意事项：
H12X黄铜立式升降式止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为止回阀生产厂家上海丰企H12X黄铜立式升降式止回阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
