H14W/H14X黄铜螺纹旋启式止回阀

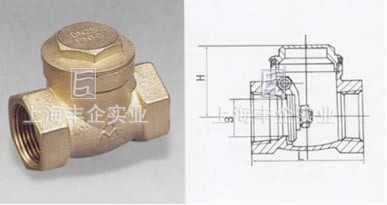

H14W-16T黄铜螺纹旋启式止回阀外形尺寸图
H14W-16T黄铜螺纹旋启式止回阀技术规范
型号：H14W-16T
公称压力：1.6MPa
工作介质：水
工作温度：密封材料为铜：-20℃≤t≤150℃
密封材料为橡胶：0℃≤t≤90℃
H14W-16T黄铜螺纹旋启式止回阀规格尺寸
| DN | SIZE | L | H | D1 | D | n-￠d |
| 50 | 2 | 216 | 219 | 125 | 72 | 4-￠18 |
| 65 | 21/2 | 241 | 236 | 145 | 72 | 4-￠18 |
| 80 | 3 | 283 | 249 | 160 | 72 | 8-￠18 |
| 100 | 4 | 305 | 267 | 180 | 80 | 8-￠18 |
| 125 | 5 | 381 | 291 | 210 | 100 | 8-￠18 |
| 150 | 6 | 405 | 305 | 240 | 130 | 8-￠22 |
注：密封材料：黄铜

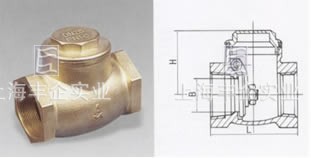

H14X-16T黄铜螺纹旋启式止回阀外形尺寸图
H14X-16T黄铜螺纹旋启式止回阀技术规范
型号：H14X-16T
公称压力：1.6MPa
工作介质：水,油，气
工作温度：t≤100℃
管螺纹符合ISO228（DN12-DN50）/ISO7标准
H14X-16T黄铜螺纹旋启式止回阀规格尺寸
| DN | SIZE | L | B | H |
| 15 | 1/2 | 50 | 13 | 35 |
| 20 | 3/4 | 60 | 19 | 40 |
| 25 | 1 | 74 | 25 | 47.5 |
| 32 | 11/4 | 84 | 30 | 53 |
| 40 | 11/2 | 94 | 36 | 60 |
| 50 | 2 | 114 | 46 | 70 |
| 65 | 21/2 | 146 | 65 | 86 |
| 80 | 3 | 165 | 80 | 102 |
| 100 | 4 | 192 | 100 | 122 |
注：密封材料：丁腈橡胶
订购注意事项：
H14W/H14X黄铜螺纹旋启式止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为止回阀生产厂家上海丰企H14W/H14X黄铜螺纹旋启式止回阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
