H44W黄铜旋启式止回阀

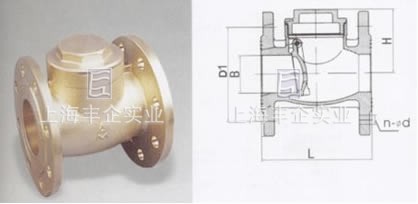

H44W黄铜旋启式止回阀外形尺寸图
技术规范
型号：H44W-16T
公称压力：1.6MPa
工作介质：水
工作温度：-20 ℃ ≤ t ≤ 150℃
规格尺寸
| DN | SIZE | L | H | D1 | D | n-￠d |
| 50 | 2 | 216 | 219 | 125 | 72 | 4-￠18 |
| 65 | 21/2 | 241 | 236 | 145 | 72 | 4-￠18 |
| 80 | 3 | 283 | 249 | 160 | 72 | 8-￠18 |
| 100 | 4 | 305 | 267 | 180 | 80 | 8-￠18 |
| 125 | 5 | 381 | 291 | 210 | 100 | 8-￠18 |
| 150 | 6 | 405 | 305 | 240 | 130 | 8-￠22 |
注：密封材料：黄铜
订购注意事项：
H44W黄铜旋启式止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为止回阀生产厂家上海丰企H44W黄铜旋启式止回阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
