斜盘式无撞击止回阀

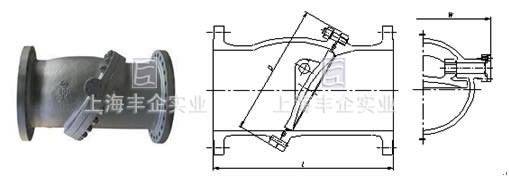

斜盘式无撞击止回阀外形尺寸图

产品概述

斜盘式无撞击止回阀是将我公司多年的阀门生产技术结合国外先进产品设计开发的一种新型止回阀，其主要优点是克服旋启式止回阀、升降式上回阀在工况下产生的撞击、水击现象，实现无撞击操作。

设计规范

产品设计按：ASME B16.34
结构长度按：ASME B16.10
法兰尺寸按：ASME B16.5 GB HG SH
检验和试验按：API 598
压力等级：Class 150、300、600 PN 2.0 、5.0、10.0 MPa

结构特点

双偏心阀瓣，关闭时阀痤与密封面逐步接触，达到无撞击、无噪声工作。
微弹性金属阀座，密封性能好。
蝶式阀瓣设计，开关迅速、灵敏，使用寿命长。
斜盘式结构使流体通道呈流线型，流阻小，有节能效果。

主要零件材料

主要性能特点比较

主要外形尺寸

Class 150 主要尺寸

Class 300 主要尺寸

Class 600 主要尺寸

订购注意事项：

斜盘式无撞击止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为止回阀生产厂家上海丰企斜盘式无撞击止回阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
