H44H旋启式止回阀

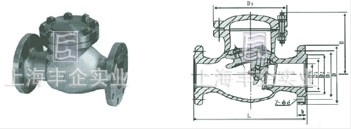

H44Y/H/W型PN2.5～10MPa旋启式止回阀外形尺寸图
主要结构特点
旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。 旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。旋启式止回阀已被广泛应用于化工、冶金、制药等多个领域。
主要性能规范
| 型号 | 公称压力 PN/MPa |
试验压力PS(MPa) | 工作温度（℃） | 适用介质 | 工作温度（℃） | ||||||
| 壳体 | 密封 | 120 | 200 | 350 | 425 | 450 | 350 | ||||
| 最高工作压力 P/MPa | |||||||||||
| H44Y-4DI | 4.0 | 6.0 | 4.0 | ≤550 | 水、蒸汽、油品 | - | 4.0 | 4.0 | 3.4 | - | 1.0 |
| H44M－4O | ≤450 | 二甲乙苯 | - | - | - | - | 1.8 | - | |||
| H44Y－40P | ≤120 | ||||||||||
| H44W-40P | -20～150 | 苯菲尔溶液 | 3.7 | - | - | - | - | - | |||
| H44W-40R | -20～150 | 硝酸类 | - | - | - | - | - | - | |||
| H44Y－40P1 | ≤550 | 醋酸类 | - | - | - | - | - | - | |||
| H44W-40P1 | 蒸气、空气、油品 | - | 4.0 | - | - | - | 2.2 | ||||
| H44Y-64P1 | 5.1 | 9.6 | 6.4 | - | 4.0 | - | - | - | 2.2 | ||
| H44Y-64I | 水、蒸气、油品 | - | 6.4 | - | - | - | 3.6 | ||||
| - | - | 5.3 | 4.6 | - | 1.6 | ||||||
主要零件材料
| 零件名称 | 阀体、阀盖、摇杆 | 阀瓣 | 销轴 | 螺栓 | 螺母 | 垫片 |
| H44Y-4DI H44Y-64I |
铬钼铸钢 | 铬钼钛铸钢 | 铬不锈钢 | 铬钼钒钢 | 铬钼钢 | 不锈钢带与石棉板 聚四氟乙烯 |
| H44M-4O | 碳素铸钢 | 优质碳钢 | ||||
| H44Y/W-40P | 铬镍钛铸钢 | 铬镍钢 | 不锈钢 | |||
| H44W-40R | 铬镍钛铸钢 | - | 聚四氟乙烯 | |||
| H44Y/W-40P1 | 铬镍钛耐热钢 | - | ||||
| H44Y-64P1 | ||||||
主要尺寸及重量
H44Y-40I、H44M-40、H44Y-40P、H44Y-40P1、H44W-40P1、H44W40P、H44W-40R主要尺寸及重量
| 公称通径 DN/mm | 尺寸/mm | 重量 /㎏ | ||||||||
| L | D | D1 | D2 | D6 | b | Z-фd | D3 | H | ||
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-ф18 | 185 | 172 | 20 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 8-ф18 | 210 | 182 | 30 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-ф18 | 210 | 192 | 35 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-ф23 | 260 | 217 | 50 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-ф25 | 295 | 250 | 75 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 8-ф25 | 330 | 270 | 105 |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-ф30 | 390 | 320 | 160 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-ф34 | 445 | 356 | 240 |
H44Y-64、H44Y-64P主要尺寸及重量
| 公称通径 DN/mm | 尺寸/mm | 重量 /㎏ | ||||||||
| L | D | D1 | D2 | D6 | b | Z-фd | D3 | H | ||
| 50 | 300 | 175 | 135 | 105 | 88 | 26 | 4-ф23 | 200 | 177 | 27 |
| 65 | 340 | 200 | 160 | 130 | 110 | 28 | 8-ф23 | 225 | 197 | 37 |
| 80 | 380 | 210 | 170 | 140 | 121 | 30 | 8-ф23 | 250 | 212 | 53 |
| 100 | 430 | 250 | 200 | 168 | 150 | 32 | 8-ф25 | 315 | 248 | 90 |
| 125 | 500 | 295 | 240 | 202 | 176 | 36 | 8-ф30 | 365 | 298 | 135 |
| 150 | 550 | 340 | 280 | 240 | 204 | 38 | 8-ф34 | 410 | 330 | 187 |
| 200 | 650 | 405 | 345 | 300 | 260 | 44 | 12-ф34 | 480 | 385 | 212 |
| 250 | 775 | 470 | 400 | 352 | 313 | 48 | 12-ф41 | 565 | 445 | 403 |
订购注意事项：
H44H旋启式止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为止回阀生产厂家上海丰企H44H旋启式止回阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
