压力自紧封升降式止回阀

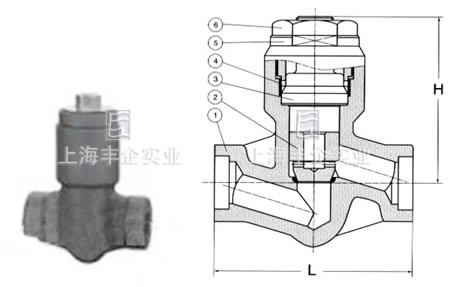

压力自紧封升降式止回阀结构图
结构形式
1. 全径或缩径
2. 升降式止回阀
3. 球式止回阀
4. 旋启式止回阀
5. 按需求内置弹簧
6. 螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
7. 整体式上密封座
8. 承插端符合ASME B16.11
9. 螺纹连接端（NPT）符合ANSI/ASME B1.20.1
10. 阀瓣可变换为节流型、针型、球型
止回阀的设计与制造符合MSSP-118和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
主要材料
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A 105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 升降式阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 F316(L) |
| 3 | 自密封座 | A105+STL | F22+STL | A182 F304(L) | F316(L) |
| 4 | 密封环 | A276 304L | A276 304L | A276 304L | A276 316L |
| 5 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 6 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢；
主要外形尺寸 （mm）
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L | 900～1500Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H | 117 | 117 | 117 | 152 | 152 | 195 | |
| 重量 | 900～1500Lb | 7.5 | 7.0 | 6.8 | 18.5 | 18.1 | 20.3 |
| 2500Lb | 9.0 | 7.6 | 8.4 | 19.5 | 20.1 | 21.8 | |
订购注意事项：
压力自紧封升降式止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为止回阀生产厂家上海丰企压力自紧封升降式止回阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
